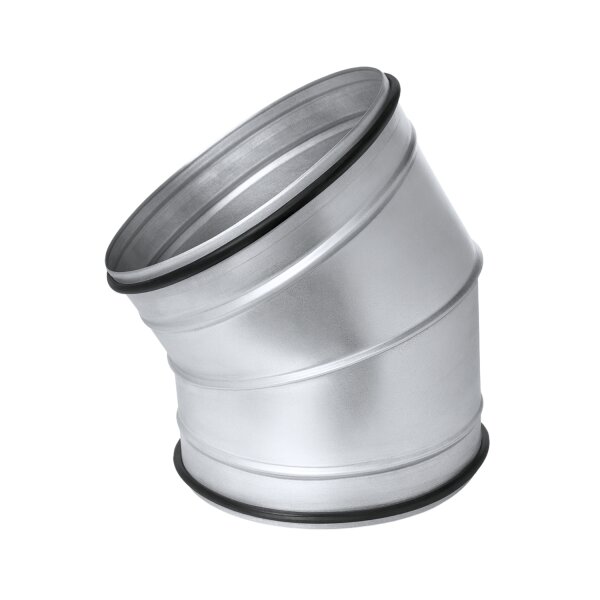

Segmentbogen 30° R=1D mit Lippendichtung – geeignet für den Einsatz in modernen Lüftungssystemen in Wohn- und Gewerbegebäuden. Der kompakte Radius R = 1D ermöglicht Richtungsänderungen auch bei begrenztem Platzangebot.
Der Bogen wird aus hochwertigem verzinktem Stahlblech gefertigt und besteht aus mehreren präzise geformten Segmenten. Die gefalzten Nähte sind innen versiegelt, wodurch zusammen mit den doppelten EPDM-Lippendichtungen die Luftdichtheitsklasse D gemäß EN 12237 erreicht wird.
Der Anschluss erfolgt schnell und sicher durch Einstecken in das entsprechende Spiralrohr oder Formteil. Ideal für Luftleitungen, Wärmeruckgewinnungssysteme und viele weitere Anwendungen.
Eigenschaften:
✅ Winkel: 30°
✅ Bauart: segmentierter Bogen
✅ Radius: R = 1D (kurzer Radius)
✅ Material: verzinktes Stahlblech
✅ Dichtung: doppelte EPDM-Lippendichtung
✅ Luftdichtheitsklasse: D gemäß EN 12237
✅ Montageart: Einsteckverbindung
✅ Kompatibel mit Spiralrohren und glatten Rundkanälen
✅ Einsatzbereiche: Wohngebäude, Gewerbe, WRG-Systeme
Weitere Durchmesser, Ausführungen oder Winkel sind auf Anfrage erhältlich.
⚠️ Hinweis: Nicht alle Größen sind regelmäßig lagernd. Bitte kontaktieren Sie uns für ein individuelles Angebot.
| Ød1 (mm) |
L (mm) |
Gewicht (kg) |
| 200 |
55 |
0,48 |
| 224 |
58 |
0,57 |
| 250 |
67 |
0,71 |
| 280 |
75 |
0,86 |
| 300 |
80 |
0,96 |
| 315 |
84 |
1,04 |
| 355 |
95 |
1,52 |
| 400 |
107 |
2,33 |
| 450 |
122 |
3,50 |
| 500 |
135 |
4,20 |
| 560 |
151 |
5,00 |
| 600 |
162 |
5,60 |
| 630 |
170 |
6,10 |
| 710 |
192 |
9,60 |
| 800 |
216 |
11,60 |
| 900 |
243 |
14,10 |
| 1000 |
270 |
17,70 |
| 1120 |
302 |
24,00 |
| 1250 |
338 |
28,90 |
| 1400 |
376 |
35,80 |
| 1500 |
402 |
40,30 |
| 1600 |
430 |
44,30 |
1 × Segmentbogen 30° verzinkt – mit Lippendichtung (je nach gewählter Größe)
