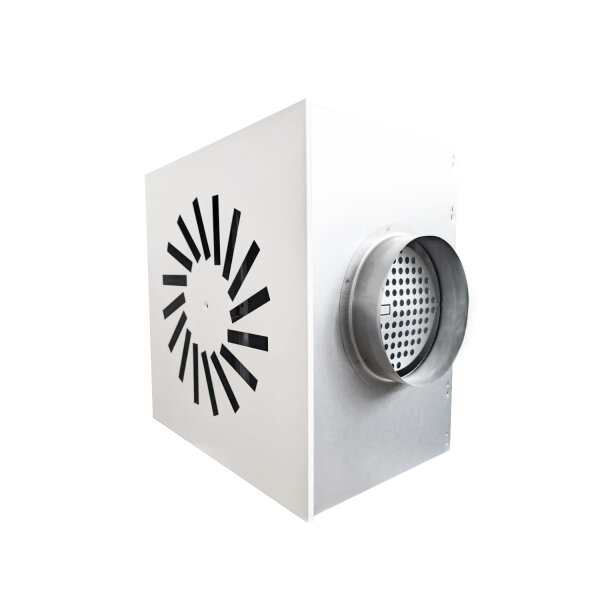

Der quadratische Dralldurchlass eignet sich ideal zur Luftverteilung bei hohen Luftmengen – für Zuluft oder Abluft. Durch radial angeordnete, individuell verstellbare schwarze Luftlenklamellen aus robustem ABS-Kunststoff ist er besonders flexibel in der Ausrichtung des Luftstroms.
Das System erzeugt eine starke Induktion, sorgt für eine schnelle Anpassung der Raumtemperatur und beschleunigt den Abbau der Luftgeschwindigkeit. In der Zuluftanwendung ermöglicht die verstellbare Lamellenstellung eine horizontale oder vertikale Luftführung. Für Abluftanwendungen wird das Modell ohne Lamellen geliefert. Bitte beachten Sie bei der Auswahl der Variante, ob Sie den Dralldurchlass mit verstellbaren Lamellen (Zuluft) oder ohne Lamellen (Abluft) benötigen.
Der Dralldurchlass besteht aus einer pulverbeschichteten Frontplatte (RAL 9010) mit Mittelschraubenbefestigung sowie einem verzinkten Anschlusskasten mit horizontalem Stutzen, Lippendichtung und integrierter Drosselklappe.
Eigenschaften:
✅ Ausführung: Quadratischer Dralldurchlass
✅ Anwendung: Zuluft mit verstellbaren Lamellen oder Abluft ohne Lamellen
✅ Luftführung: Horizontal oder vertikal einstellbar (Zuluft)
✅ Frontplatte: Stahlblech, pulverbeschichtet RAL 9010
✅ Anschlusskasten: Verzinkter Stahl mit Lippendichtung und Drosselklappe
✅ Lamellen: Aus schwarzem ABS-Kunststoff (nur bei Zuluft) Abluft ohne Lamellen
✅ Befestigung: Mittelschraube und Traverse
✅ Verfügbare Nennweiten: 300, 400, 500, 600, 625 mm
Technische Daten:
| Größe |
L (mm) |
Aef (m²) |
| 300/8 |
295 |
0,009464 |
| 625/8 |
620 |
0,009464 |
| 400/16 |
395 |
0,018928 |
| 500/16 |
495 |
0,018928 |
| 600/16 |
595 |
0,018928 |
| 625/16 |
620 |
0,018928 |
| 500/24 |
495 |
0,028392 |
| 600/24 |
595 |
0,044928 |
| 625/24 |
620 |
0,044928 |
| 600/48 |
595 |
0,056784 |
| 625/54 |
620 |
0,063882 |
Aef – freier Querschnitt (m²)
| Anschlusskasten |
A mm |
H mm |
h₁ mm |
Ød mm |
| 300/8, 625/8 |
290 |
270 |
150 |
158 |
| 400/16, 500/16, 600/16, 625/16 |
390 |
310 |
170 |
198 |
| 500/24 |
490 |
310 |
170 |
198 |
| 600/24, 625/24, 600/48 |
590 |
360 |
195 |
248 |
| 625/54 |
590 |
360* |
195 |
248 |
*inkl. Adapter H +39 mm
1 × Dralldurchlass quadratisch mit Anschlusskasten (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
