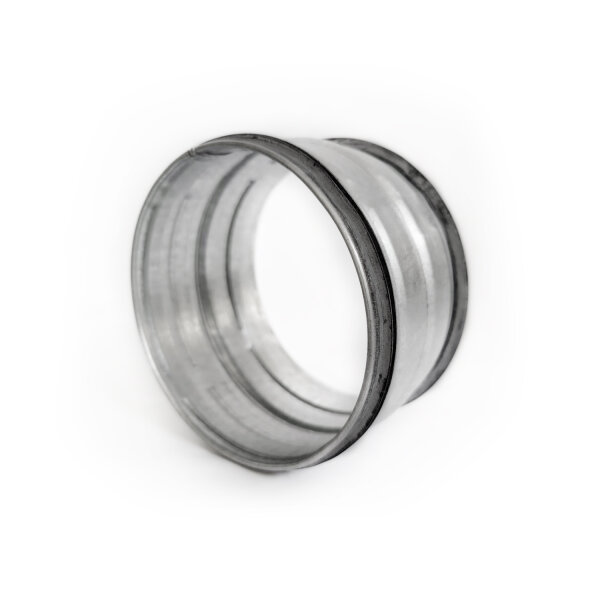

Die NSL-Nippel ermöglichen eine einfache und zuverlässige Steckverbindung von Wickelfalzrohren oder glatten Rundrohren mit Innenmuffen. Beide Rohrenden werden bis zum Anschlag in die Mitte des Nippels eingeführt und anschließend mit selbstbohrenden Schrauben oder Nieten befestigt.
Dank der integrierten doppelten EPDM-Lippendichtung erfüllt der Nippel die Anforderungen der Luftdichtheitsklasse D gemäß EN 12237 und sorgt für eine dauerhaft dichte Verbindung – ganz ohne zusätzliche Dichtmittel.
Die Montage erfolgt schnell und unkompliziert – ideal für den Einsatz in Wohnräumen, Büros, Küchen, Sanitärbereichen, Vorratsräumen und ähnlichen Bereichen mit mittlerem Luftvolumen.
Technische Daten:
✅ Anwendung: Verbindung von Lüftungs- und Abluftrohren
✅ Durchmesser: NW 80 – 500 mm
✅ Material: Stahl, verzinkt
✅ Dichtung: doppelte Lippendichtung aus EPDM-Gummi
✅ Luftdichtheitsklasse: Klasse D (nach EN 12237)
✅ Befestigung: mit Schrauben oder Nieten
✅ Verbindungstyp: Steckmuffe mit Anschlag
| Ød [mm] |
R [mm] |
Gewicht [kg] |
| 80 |
8 |
0.10 |
| 100 |
8 |
0.12 |
| 125 |
8 |
0.15 |
| 140 |
8 |
0.17 |
| 150 |
8 |
0.18 |
| 160 |
8 |
0.19 |
| 180 |
8 |
0.21 |
| 200 |
8 |
0.24 |
| 224 |
8 |
0.27 |
| 250 |
8 |
0.30 |
| 280 |
8 |
0.35 |
| 300 |
8 |
0.36 |
| 315 |
8 |
0.38 |
| 355 |
8 |
0.58 |
| 400 |
8 |
0.65 |
| 450 |
8 |
0.95 |
| 500 |
8 |
1.05 |
1 × Nippel für Wickelfalzrohr – Steckverbindung (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
E-mail: shop@lth-hanse.de
