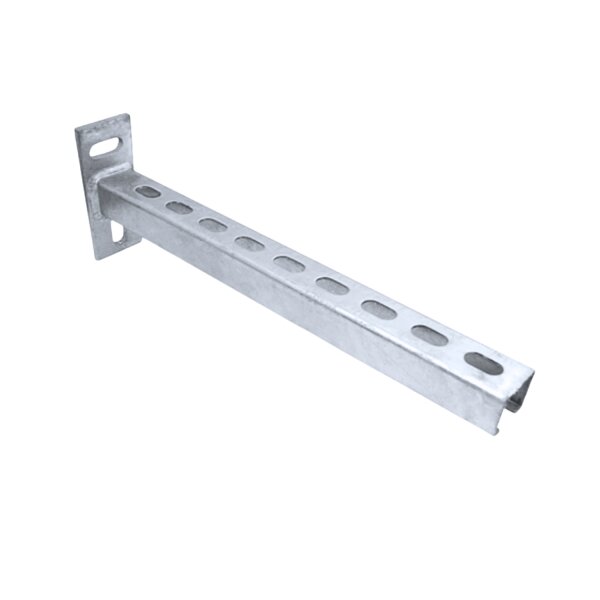

Diese Konsole dient als stabile Wandhalterung für die Montage von rechteckigen Lüftungskanälen sowie für schwere Komponenten der Lüftungs- und Klimatechnik. Sie wird direkt an der Wand befestigt und eignet sich auch zur Aufnahme von Geräten wie Lüftungszentralen, Splitgeräten oder Kühlaggregaten.
Zur Wandmontage von rechteckigen Lüftungskanälen sowie schweren Elementen der Lüftungs-, Klima- und Kältetechnik.
Die Konsole besteht aus verzinktem Stahlblech und ist für den Einsatz im Innenbereich vorgesehen. Die Langlochung ermöglicht eine flexible Montage und Ausrichtung der anzubringenden Komponenten.
Eigenschaften
✅ Wandkonsole zur Befestigung von Lüftungskanälen und technischen Geräten
✅ Geeignet für rechteckige Lüftungskanäle
✅ Einsetzbar für Splitgeräte, Lüftungszentralen und Kühlaggregate
✅ Aus verzinktem Stahlblech gefertigt
✅ Langlochung für flexible Montage
Bitte beachten Sie die jeweils zulässigen Belastungen der Konsolenprofile bei Einwirkung einer konzentrierten Kraft. Die Montage sollte entsprechend den technischen Vorgaben erfolgen.
Weitere Abmessungen und Ausführungen sind auf Anfrage erhältlich.

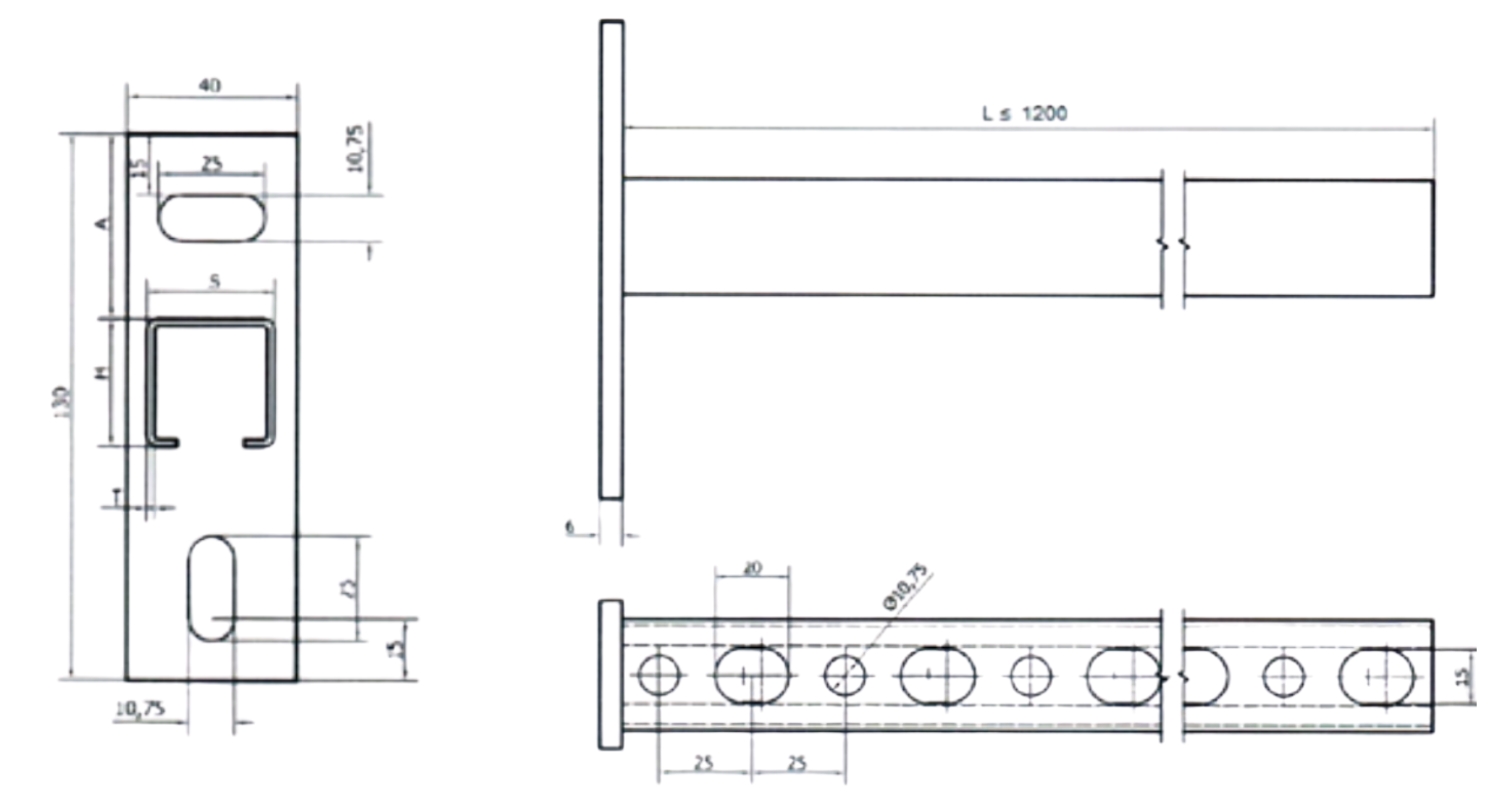

Technische Daten:
| Variation |
Breite S (mm) |
Höhe H (mm) |
A (mm) |
T (mm) |
Länge L (mm) |
| LTH-MZ-M-WK02-30-20-150 |
30 |
20 |
55 |
≥1,5 |
150 |
| LTH-MZ-M-WK02-30-20-200 |
30 |
20 |
55 |
≥1,5 |
200 |
| LTH-MZ-M-WK02-30-20-250 |
30 |
20 |
55 |
≥1,5 |
250 |
| LTH-MZ-M-WK02-30-20-300 |
30 |
20 |
55 |
≥1,5 |
300 |
| LTH-MZ-M-WK02-30-20-350 |
30 |
20 |
55 |
≥1,5 |
350 |
| LTH-MZ-M-WK02-30-20-400 |
30 |
20 |
55 |
≥1,5 |
400 |
| LTH-MZ-M-WK02-30-20-450 |
30 |
20 |
55 |
≥1,5 |
450 |
| LTH-MZ-M-WK02-30-20-500 |
30 |
20 |
55 |
≥1,5 |
500 |
| Variation |
Breite S (mm) |
Höhe H (mm) |
A (mm) |
T (mm) |
Länge L (mm) |
| LTH-MZ-M-WK02-30-30-150 |
30 |
30 |
50 |
≥2,0 |
150 |
| LTH-MZ-M-WK02-30-30-200 |
30 |
30 |
50 |
≥2,0 |
200 |
| LTH-MZ-M-WK02-30-30-250 |
30 |
30 |
50 |
≥2,0 |
250 |
| LTH-MZ-M-WK02-30-30-300 |
30 |
30 |
50 |
≥2,0 |
300 |
| LTH-MZ-M-WK02-30-30-350 |
30 |
30 |
50 |
≥2,0 |
350 |
| LTH-MZ-M-WK02-30-30-400 |
30 |
30 |
50 |
≥2,0 |
400 |
| LTH-MZ-M-WK02-30-30-450 |
30 |
30 |
50 |
≥2,0 |
450 |
| LTH-MZ-M-WK02-30-30-500 |
30 |
30 |
50 |
≥2,0 |
500 |
| Variation |
Breite S (mm) |
Höhe H (mm) |
A (mm) |
T (mm) |
Länge L (mm) |
| LTH-MZ-M-WK02-41-21-150 |
41 |
21 |
54 |
≥2,0 |
150 |
| LTH-MZ-M-WK02-41-21-200 |
41 |
21 |
54 |
≥2,0 |
200 |
| LTH-MZ-M-WK02-41-21-250 |
41 |
21 |
54 |
≥2,0 |
250 |
| LTH-MZ-M-WK02-41-21-300 |
41 |
21 |
54 |
≥2,0 |
300 |
| LTH-MZ-M-WK02-41-21-350 |
41 |
21 |
54 |
≥2,0 |
350 |
| LTH-MZ-M-WK02-41-21-400 |
41 |
21 |
54 |
≥2,0 |
400 |
| LTH-MZ-M-WK02-41-21-450 |
41 |
21 |
54 |
≥2,0 |
450 |
| LTH-MZ-M-WK02-41-21-500 |
41 |
21 |
54 |
≥2,0 |
500 |
| Variation |
Breite S (mm) |
Höhe H (mm) |
A (mm) |
T (mm) |
Länge L (mm) |
| LTH-MZ-M-WK02-41-41-150 |
41 |
41 |
43 |
≥2,0 |
150 |
| LTH-MZ-M-WK02-41-41-200 |
41 |
41 |
43 |
≥2,0 |
200 |
| LTH-MZ-M-WK02-41-41-250 |
41 |
41 |
43 |
≥2,0 |
250 |
| LTH-MZ-M-WK02-41-41-300 |
41 |
41 |
43 |
≥2,0 |
300 |
| LTH-MZ-M-WK02-41-41-350 |
41 |
41 |
43 |
≥2,0 |
350 |
| LTH-MZ-M-WK02-41-41-400 |
41 |
41 |
43 |
≥2,0 |
400 |
| LTH-MZ-M-WK02-41-41-450 |
41 |
41 |
43 |
≥2,0 |
450 |
| LTH-MZ-M-WK02-41-41-500 |
41 |
41 |
43 |
≥2,0 |
500 |
Zulässige Belastungen der Konsolenprofile bei Einwirkung einer konzentrierten Kraft (LTH-MZ-M-WK02-30-30)
| Stützabstand L (mm) |
Maximale Belastung (N) LTH-MZ-M-WK02-30-30LTH-MZ-M-WK02-30-30-150
|
| 150 |
353 |
| 200 |
264 |
| 250 |
212 |
| 300 |
176 |
| 350 |
151 |
| 400 |
132 |
| 450 |
118 |
| 500 |
100 |
1 × Stabile Wandkonsole aus verzinktem Stahl (je nach gewählter Größe)
