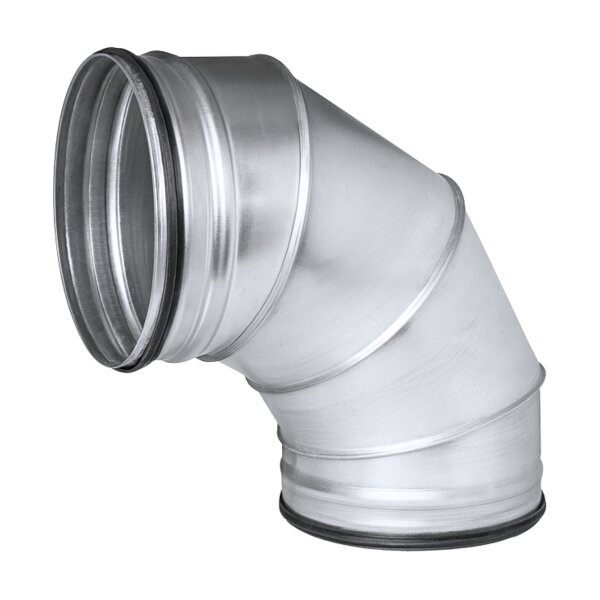

Segmentbogen 90° R=1D mit Lippendichtung – ein hochwertiges Formteil für Lüftungsanlagen in Wohn- und Gewerbegebäuden. Der kurze Radius R = 1D ermöglicht eine kompakte 90°-Richtungsänderung auch bei begrenztem Platz.
Die Bögen werden aus mehreren präzise gefertigten Segmenten hergestellt: bis DN 1120 mit 4 Segmenten, ab DN 1120 mm mit 5 Segmenten. Die Segmente werden durch Falzungen und Nähte sicher verbunden. Die Innenflächen der gefalzten Nähte sind vollständig versiegelt.
In Kombination mit den doppelten EPDM-Lippendichtungen erreicht der Bogen die Luftdichtheitsklasse D gemäß EN 12237 und eignet sich ideal für Lüftungs- und Wärmerückgewinnungssysteme.
Der Anschluss erfolgt durch einfaches Einstecken in das passende Spiralrohr oder glatte Rundrohr.
Eigenschaften:
✅ Winkel: 90°
✅ Bauart: segmentierter Bogen
✅ Radius: R = 1D (kurzer Radius)
✅ Material: verzinktes Stahlblech
✅ Dichtung: doppelte EPDM-Lippendichtung
✅ Segmente: 4 Segmente (bis DN 1120), 5 Segmente (ab DN 1120)
✅ Luftdichtheitsklasse: D gemäß EN 12237
✅ Montageart: Einsteckverbindung
✅ Kompatibel mit Spiral- und Rundkanälen
✅ Einsatzbereiche: Lüftungssysteme, WRG-Anlagen, Gewerbe und Wohnbau
Weitere Durchmesser, Ausführungen oder Winkel sind auf Anfrage erhältlich.
⚠️ Hinweis: Nicht alle Größen sind regelmäßig lagernd. Bitte kontaktieren Sie uns für ein individuelles Angebot.
| Ød1 (mm) |
L (mm) |
Gewicht (kg) |
| 200 |
200 |
1,10 |
| 224 |
224 |
1,32 |
| 250 |
250 |
1,63 |
| 280 |
280 |
2,03 |
| 300 |
300 |
2,30 |
| 315 |
315 |
2,50 |
| 355 |
355 |
3,73 |
| 400 |
400 |
5,10 |
| 450 |
450 |
8,00 |
| 500 |
500 |
9,60 |
| 560 |
560 |
11,80 |
| 600 |
600 |
13,30 |
| 630 |
630 |
14,50 |
| 710 |
710 |
22,40 |
| 800 |
800 |
28,00 |
| 900 |
900 |
34,60 |
| 1000 |
1000 |
43,00 |
| 1120 |
1120 |
59,80 |
| 1250 |
1250 |
73,00 |
| 1400 |
1400 |
90,00 |
| 1500 |
1500 |
103,40 |
| 1600 |
1600 |
116,60 |
1 × Segmentbogen 90° verzinkt – mit Lippendichtung (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
