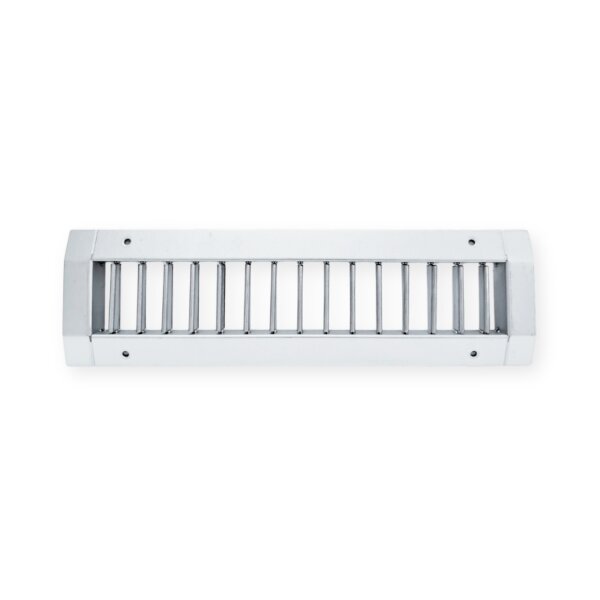

Das quadratische Lüftungsgitter mit Einzellamelle ist für den direkten Einbau in runde Lüftungskanäle (zum Beispiel Wickelfalzrohre) vorgesehen. Es eignet sich sowohl für Zuluft als auch für Abluft.
Die Montage erfolgt längs auf dem Kanal und wird mit Schrauben befestigt. Der Randflansch liegt dabei fest an der runden Oberfläche des Kanals an, unabhängig vom Durchmesser.
Das Lüftungsgitter wird aus verzinktem Stahlblech gefertigt und kommt ohne Punkt- oder Nahtschweißnähte aus. Ein zusätzlicher Korrosionsschutz ist dadurch nicht erforderlich. Die Oberfläche fügt sich optisch in das Kanalsystem ein.
Eigenschaften:
✅ Lamellen: Einzellamelle
✅ Material: verzinktes Stahlblech
✅ Einbau: längs auf runden Kanälen (z. B. Wickelfalzrohre)
✅ Befestigung: Verschraubung
✅ Verwendung: Zuluft- und Abluft
| Dimensions A × B (mm) |
Min. Kanalgröße (mm) |
Max. Kanalgröße (mm) |
LTH-MZ-LGQ-A Einzellamelle (kg) |
LTH-MZ-LGQ-B Doppellamelle (kg) |
| 325×75 |
160 |
400 |
0.9 |
1.2 |
| 425×75 |
160 |
400 |
1.1 |
1.4 |
| 525×75 |
160 |
400 |
1.3 |
1.7 |
| 625×75 |
160 |
400 |
1.5 |
1.9 |
| 825×75 |
160 |
400 |
1.7 |
1.9 |
| 325×125 |
250 |
900 |
1.3 |
1.7 |
| 425×125 |
250 |
900 |
1.5 |
1.8 |
| 525×125 |
250 |
900 |
1.7 |
2.0 |
| 625×125 |
250 |
900 |
2.1 |
2.4 |
| 825×125 |
250 |
900 |
2.5 |
3.0 |
| 325×225 |
500 |
1400 |
1.9 |
2.4 |
| 425×225 |
500 |
1400 |
2.7 |
3.0 |
| 525×225 |
500 |
1400 |
3.1 |
3.4 |
| 625×225 |
500 |
1400 |
3.4 |
3.7 |
| 825×225 |
500 |
1400 |
4.8 |
5.1 |
1 × Lüftungsgitter (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
