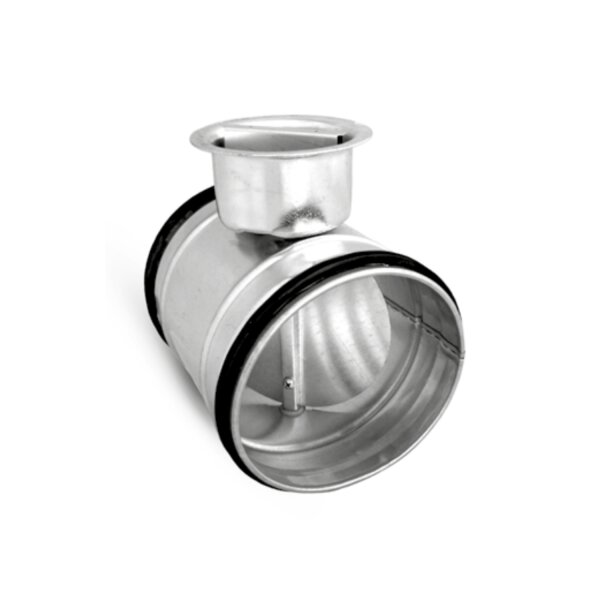

Die Drosselklappe mit EPDM-Dichtungen dient zur Einstellung des Öffnungsgrades in runden Lüftungskanälen. Die Klappe verfügt über EPDM-Dichtungen an beiden Anschlussstutzen und ist für eine Verkleidung mit einer bis zu 50 mm dicken Dämmung ausgelegt.
Die Drosselklappe wird in Lüftungskanälen eingesetzt, um den Öffnungsgrad des Luftkanals manuell einzustellen.
Sie eignet sich auch für Anwendungen, bei denen der Kanalabschluss nicht vollständig luftdicht sein muss. Die EPDM-Dichtungen befinden sich an den Anschlussstutzen.
Die Klappenstellung lässt sich am Bediengriff über eine Skala von 0° bis 90° ablesen. Der eingestellte Öffnungsgrad kann mithilfe einer Schraube arretiert werden.
Ab einem Durchmesser von 355 mm verfügen die Klappen über eine zusätzliche Verstärkung am Klappen-Drehpunkt. Ausführungen ab einem Durchmesser von 450 mm werden mit einem Bedienhebel für den Klappenmechanismus geliefert.
Das Gehäuse der Drosselklappe besteht aus verzinktem Stahlblech.
Eigenschaften
✓ Produkttyp: Drosselklappe / Absperrklappe
✓ Für runde Lüftungskanäle
✓ EPDM-Dichtungen an beiden Anschlussstutzen
✓ Gehäuse aus verzinktem Stahlblech
✓ Für Dämmstärken bis 50 mm ausgelegt
✓ Klappenstellung über Skala von 0° bis 90° ablesbar
✓ Öffnungsgrad mit Schraube arretierbar
✓ Ab Ø 355 mm mit zusätzlicher Verstärkung am Klappen-Drehpunkt
✓ Ab Ø 450 mm mit Bedienhebel für den Klappenmechanismus
| Ød (mm) |
Ød1 (mm) |
Ød2 (mm) |
Ød3 (mm) |
Gewicht (kg) |
| 80 |
- |
- |
- |
0,40 |
| 100 |
- |
- |
- |
0,45 |
| 125 |
- |
- |
- |
0,55 |
| 140 |
- |
- |
- |
0,60 |
| 150 |
- |
- |
- |
0,65 |
| 160 |
- |
- |
- |
0,70 |
| 180 |
- |
- |
- |
0,75 |
| 200 |
- |
- |
- |
0,80 |
| 224 |
- |
- |
- |
0,90 |
| 250 |
- |
- |
- |
1,20 |
| 280 |
- |
- |
- |
1,40 |
| 300 |
- |
- |
- |
1,50 |
| 315 |
- |
- |
- |
1,60 |
| 355 |
330 |
295 |
263 |
2,70 |
| 400 |
330 |
295 |
263 |
3,30 |
| 450 |
370 |
337 |
293 |
4,50 |
| 500 |
370 |
337 |
293 |
5,00 |
1 × Drosselklappe mit EPDM-Dichtungen (je nach gewählter Größe)
