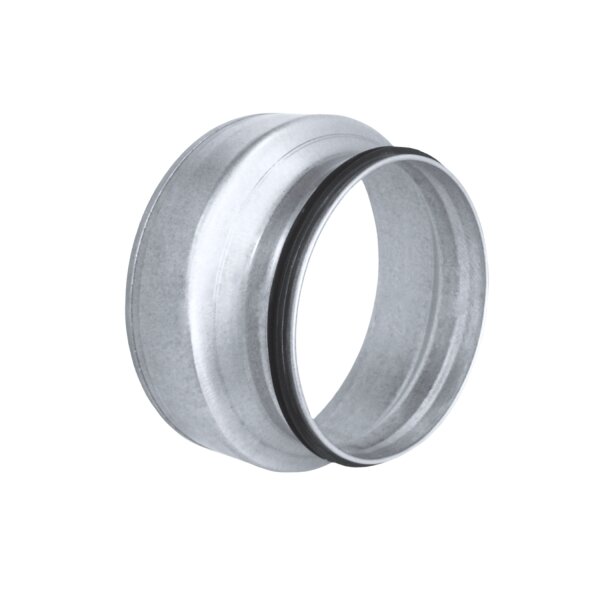

Reduzierung Muffe auf Nippel mit Lippendichtung aus verzinktem Stahlblech zur Verbindung von Wickelfalzrohren und Formteilen mit unterschiedlichen Durchmessern.
Das Reduzierstück ermöglicht eine platzsparende Verbindung zwischen zwei Rohrdurchmessern und eignet sich ideal für Lüftungsanlagen mit begrenztem Bauraum. Durch die kurze Bauform wird der Einbau erleichtert, jedoch kann im Vergleich zu langen Reduzierungen ein erhöhter Strömungswiderstand entstehen.
Das größere Ende ist als Muffe (weiblich) ausgeführt und besitzt keine Dichtung, wodurch es direkt über Formstücke wie Bögen oder T-Stücke geschoben werden kann.
Das kleinere Ende ist als Nippel (männlich) ausgeführt und mit einer doppelten EPDM-Lippendichtung versehen. Dadurch kann es direkt in Wickelfalzrohre eingesetzt werden und sorgt für eine sichere und luftdichte Verbindung.
Die Reduzierung ist für den Einsatz in Lüftungs- und Klimaanlagen geeignet und kann sowohl mit Wickelfalzrohren als auch mit flexiblen Lüftungsschläuchen verwendet werden.
Eigenschaften
✅ Produkttyp: Reduzierung Muffe auf Nippel
✅ Ausführung: kurz (platzsparend)
✅ Anschlussseite 1 (d1): Muffe (weiblich, ohne Dichtung)
✅ Anschlussseite 2 (d2): Nippel (männlich, mit Lippendichtung)
✅ Dichtung: doppelte EPDM-Lippendichtung
✅ Material: verzinktes Stahlblech
✅ Anwendung: Wickelfalzrohr, Spirorohr, flexible Lüftungsschläuche
✅ Montage: steckbar (ohne zusätzliche Verbindungselemente möglich)
Hinweis zur Anwendung:
Durchmesser d1 passt direkt auf Formstücke (z. B. Bögen oder T-Stücke).
Durchmesser d2 wird direkt in Wickelfalzrohre eingeschoben.
Auch weitere Größen und Ausführungen sind auf Anfrage erhältlich.
| Ød1 (mm) |
Ød2 (mm) |
L (mm) |
Gewicht (kg) |
| 100 |
80 |
10 |
0,2 |
| 125 |
80 |
22 |
0,2 |
| |
100 |
12 |
0,2 |
| 150 |
100 |
35 |
0,2 |
| |
125 |
30 |
0,2 |
| 160 |
80 |
15 |
0,3 |
| |
100 |
30 |
0,3 |
| |
125 |
17 |
0,2 |
| |
150 |
30 |
0,3 |
| 180 |
125 |
40 |
0,3 |
| |
150 |
30 |
0,3 |
| |
160 |
30 |
0,3 |
| 200 |
100 |
50 |
0,4 |
| |
125 |
37 |
0,4 |
| |
150 |
35 |
0,3 |
| |
160 |
20 |
0,3 |
| |
180 |
30 |
0,3 |
| 224 |
150 |
50 |
0,4 |
| |
200 |
30 |
0,4 |
| 250 |
125 |
40 |
0,5 |
| |
150 |
60 |
0,5 |
| |
160 |
45 |
0,5 |
| |
200 |
25 |
0,6 |
| 315 |
200 |
57 |
0,7 |
| |
250 |
32 |
0,7 |
| 355 |
250 |
70 |
1,0 |
| |
315 |
30 |
0,9 |
| 400 |
315 |
60 |
1,3 |
| 500 |
400 |
70 |
2,2 |
1 × Reduzierung Muffe Nippel mit Lippendichtung Wickelfalz verzinkt (je nach gewählter Größe)
