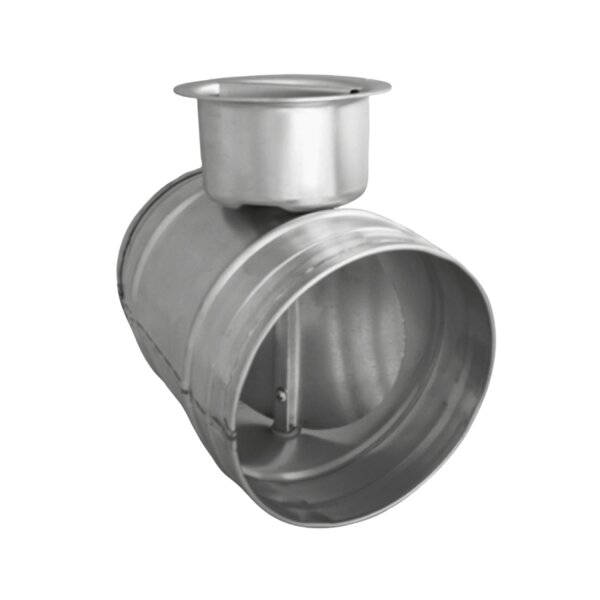

Runde Regulierklappe zur Einstellung und Regulierung des Luftvolumenstroms in Lüftungs- und Klimaanlagen. Die Klappe eignet sich für den Einbau in runde Luftkanäle und kann mit einer bis zu 50 mm starken Lamellenmatten-Dämmung verkleidet werden.
Die Regulierklappe ermöglicht eine einfache Anpassung des Luftstroms im Kanalsystem. Der Öffnungsgrad kann über den außenliegenden Bedienhebel eingestellt und mittels Schraube fixiert werden.
Die Stellung der Klappe ist auf einer Skala von 0° bis 90° direkt am Bedienhebel ablesbar.
Die Standardausführung wird aus verzinktem Stahlblech gefertigt und verfügt über sicher geformte Kanten. Ab einem Durchmesser von 355 mm besitzen die Klappen zusätzlich eine Verstärkung im Bereich der Klappenachse.
Eigenschaften
✅ Produkttyp: Runde Regulierklappe
✅ Material: Verzinktes Stahlblech
✅ Für runde Lüftungsrohre geeignet
✅ Öffnungswinkel: 0° bis 90°
✅ Fixierung des Öffnungsgrades möglich
✅ Skalenanzeige am Bedienhebel
✅ Für Dämmstärken bis 50 mm geeignet
✅ Sicher geformte Kanten
✅ Zusätzliche Verstärkung ab DN 355
Auch weitere Größen und Ausführungen auf Anfrage verfügbar.
Anwendung
- Lüftungsanlagen
- Klimaanlagen
- Luftverteilungssysteme
- Volumenstromregulierung in Rundkanälen
| Ød (mm) |
Ød1 (mm) |
Ød2 (mm) |
Ød3 (mm) |
Gewicht (kg) |
| 80 |
- |
- |
- |
0,40 |
| 100 |
- |
- |
- |
0,45 |
| 125 |
- |
- |
- |
0,55 |
| 150 |
- |
- |
- |
0,65 |
| 160 |
- |
- |
- |
0,70 |
| 180 |
- |
- |
- |
0,75 |
| 200 |
- |
- |
- |
0,80 |
| 250 |
- |
- |
- |
1,20 |
| 300 |
- |
- |
- |
1,50 |
| 315 |
- |
- |
- |
1,60 |
| 355 |
330 |
295 |
263 |
2,70 |
| 400 |
330 |
295 |
263 |
3,30 |
| 450 |
370 |
337 |
293 |
4,50 |
| 500 |
370 |
337 |
293 |
5,00 |
1 × Regulierklappe rund aus verzinktem Stahlblech (je nach gewählter Größe)
