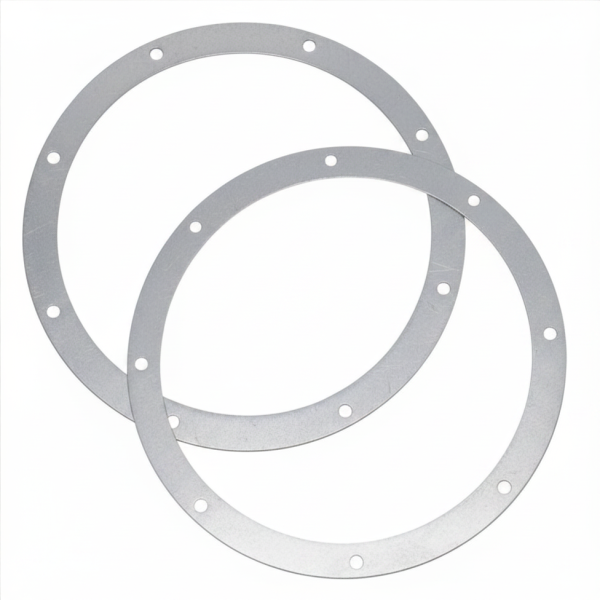

Stahlflansche für Luftkanäle dienen zur stabilen Verbindung und Verstärkung von runden Lüftungskanälen und Formstücken aus verzinktem Stahlblech.
Die Flansche werden hauptsächlich in Lüftungs- und Klimaanlagen eingesetzt, insbesondere bei Konstruktionen, die hohen mechanischen Belastungen wie Windlasten oder Vibrationen ausgesetzt sind.
Sie ermöglichen eine stabile Stoßverbindung von runden Luftkanälen sowie die sichere Montage von Komponenten wie Dachaufsätzen, Schalldämpfern oder Ventilatoren.
Die Verbindung erfolgt über geeignete Befestigungselemente wie Stahlschrauben (SRS), Unterlegscheiben (PDS-P) und Muttern (NKS), wodurch eine dauerhaft stabile Konstruktion gewährleistet wird.
Durch ihre robuste Bauweise erhöhen Stahlflansche die Steifigkeit von Kanalsystemen und sorgen für eine langlebige und sichere Installation.
Eigenschaften
✅ Produkttyp: Stahlflansch für Luftkanäle
✅ Einsatzbereich: Lüftungs- und Klimaanlagen
✅ Funktion: Verbindung und Verstärkung von Luftkanälen
✅ Material: verzinktes Stahlblech
✅ Montage: Verschraubung mit SRS-Schrauben, PDS-P-Unterlegscheiben und NKS-Muttern
✅ Anwendung: Wickelfalzrohre, Formstücke, Dachaufsätze, Schalldämpfer
✅ Bauweise: stabil und belastbar
Auch weitere Größen und Ausführungen sind auf Anfrage erhältlich.
| Ød (mm) |
Ød2 (mm) |
bxs (mm) |
Øk+/-0.5 (mm) |
Ød4+/-0.5 (mm) |
Lochanzahl |
Gewicht (kg) |
| 80 |
82 |
25x3 |
112 |
9,5 |
4 |
0,18 |
| 100 |
102 |
25x325x325x325x3 |
132 |
9,5 |
4 |
0,21 |
| 112 |
114 |
25x3 |
144 |
9,5 |
4 |
0,24 |
| 125 |
127 |
25x3 |
157 |
9,5 |
4 |
0,26 |
| 140 |
142 |
25x4 |
172 |
9,5 |
6 |
0,41 |
| 160 |
162 |
25x4 |
192 |
9,5 |
6 |
0,46 |
| 180 |
182 |
25x4 |
212 |
9,5 |
6 |
0,51 |
| 200 |
203 |
25x4 |
233 |
9,5 |
6 |
0,56 |
| 224 |
227 |
25x4 |
257 |
9,5 |
6 |
0,62 |
| 250 |
253 |
25x4 |
283 |
9,5 |
6 |
0,69 |
| 280 |
283 |
30x4 |
317 |
9,5 |
8 |
0,93 |
| 315 |
318 |
30x4 |
352 |
9,5 |
8 |
1,03 |
| 355 |
358 |
30x4 |
392 |
9,5 |
8 |
1,15 |
| 400 |
404 |
30x4 |
438 |
9,5 |
8 |
1,28 |
| 450 |
454 |
30x4 |
488 |
9,5 |
8 |
1,43 |
| 500 |
504 |
30x4 |
538 |
9,5 |
8 |
1,58 |
1 × Stahlflansch rund Lüftung verzinkt für Wickelfalzrohre (je nach gewählter Größe)
