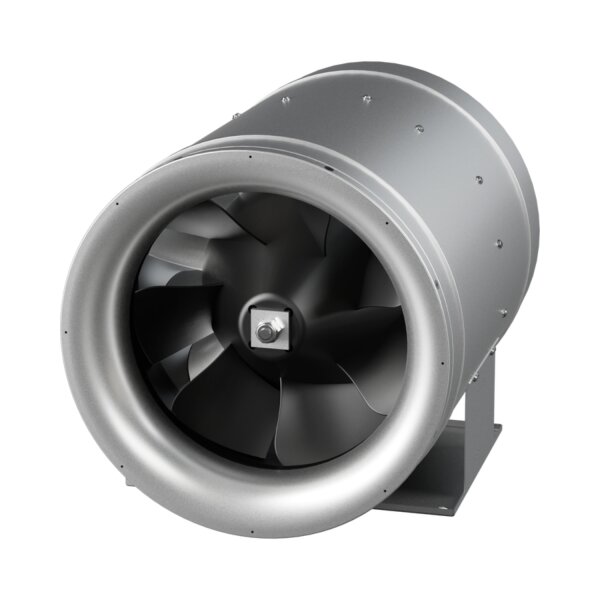

Ruck ETALINE EL 315 D2 01 Rohrventilator DN 315 – Diagonalventilator mit frequenzsteuerbarem IE3-Drehstrommotor

Ruck ETALINE EL 315 D2 01 Rohrventilator DN 315 – Diagonalventilator mit frequenzsteuerbarem IE3-Drehstrommotor

Artikelnummer: RUCK-VE-EL315D201
Kategorie: Ventilatoren
Hersteller: ruck

Achtung: Lieferzeit: ca. 7–10 Werktage.

516,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 7 - 10 Werktage (DE)

Der Ruck ETALINE EL 315 D2 01 ist ein Diagonal-Rohrventilator für den direkten Einbau in Lüftungsrohrsysteme mit DN 315. Das Gerät ist mit einem frequenzsteuerbaren IE3-Drehstrommotor ausgestattet und für eine Fördermitteltemperatur von bis zu 40 °C im Dauerbetrieb ausgelegt.

Der Rohrventilator kann sowohl horizontal als auch vertikal installiert werden. Die direkte In-Line-Montage ermöglicht die Integration in das Rohrnetz. Eine integrierte Montagekonsole dient zur Befestigung des Ventilators. Das Gehäuse besteht aus verzinktem Stahlblech.

Die Konstruktion kombiniert dreidimensional geformte Laufradschaufeln mit einem nachgeschalteten, ebenfalls dreidimensional geformten Leitapparat. Die CFD-optimierte Aerodynamik ist auf eine strömungsgünstige Luftführung ausgelegt. Das Laufrad ist nach G6.3 DIN ISO 1940 in zwei Ebenen ausgewuchtet.

Der Motor ist geschützt im Nabenbereich untergebracht und verfügt über einen integrierten Thermostatschalter zum Schutz vor Überlastung. Der eingesetzte Asynchron-Drehstrommotor der Wirkungsgradklasse IE3 ist für den Betrieb mit einem geeigneten Frequenzumrichter ausgelegt. Dadurch kann die Drehzahl an unterschiedliche Betriebsanforderungen angepasst werden, beispielsweise bei häufigem Teillastbetrieb.

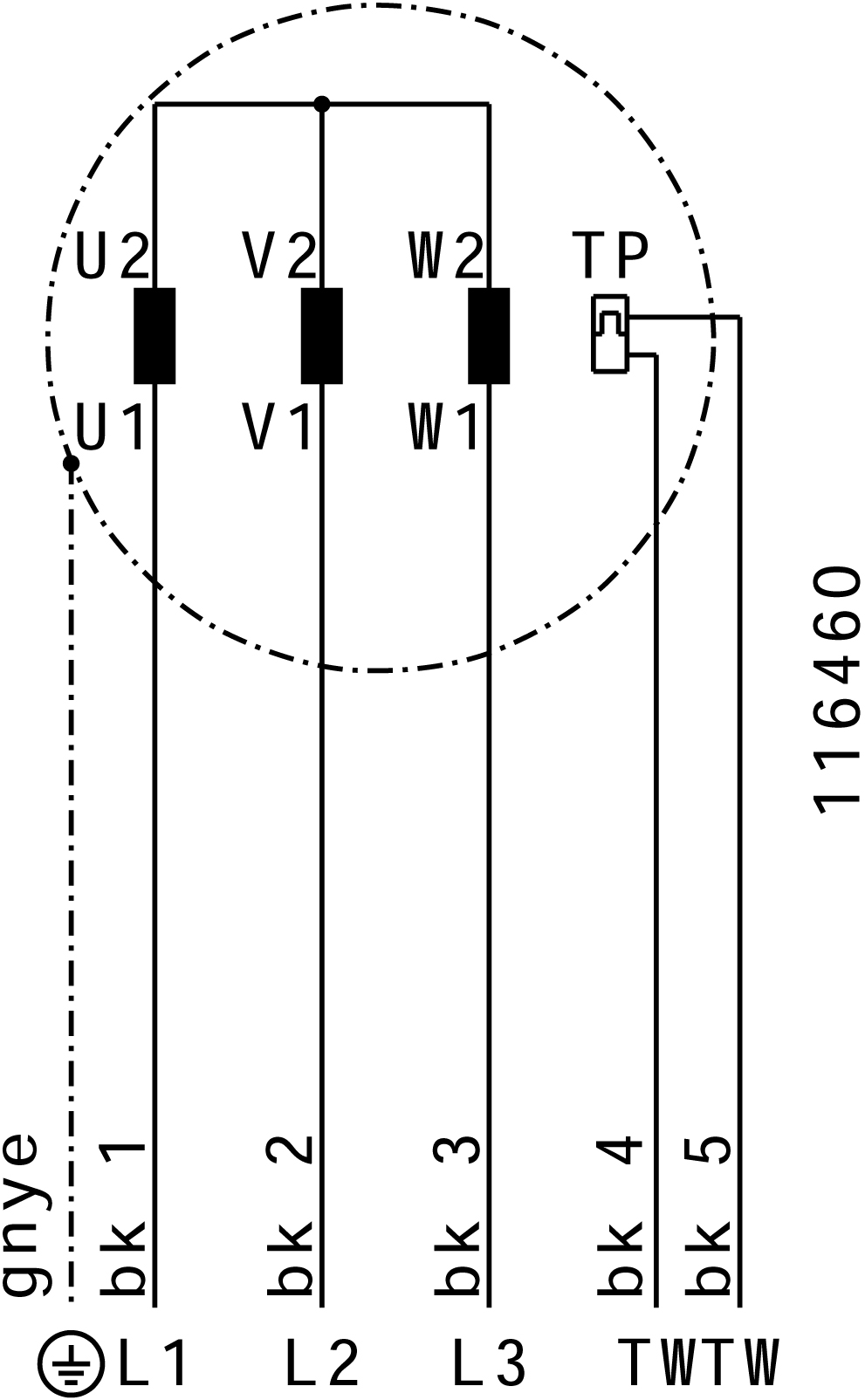

Das elektrische Anschlusskabel ist seitlich aus dem Gehäuse herausgeführt.

Wichtiger Hinweis zum Frequenzumrichterbetrieb: Beim Betrieb mit einem Frequenzumrichter sind die entsprechenden Vorgaben und Sicherheitshinweise in der Montage- und Betriebsanleitung des Herstellers zu beachten.

Eigenschaften

✓ Ruck ETALINE Rohrventilator
✓ Rohranschluss DN 315
✓ Diagonalventilator mit CFD-optimierter Aerodynamik
✓ Asynchron-Drehstrommotor der Wirkungsgradklasse IE3
✓ Frequenzsteuerbar mit geeignetem Frequenzumrichter
✓ Drehzahlanpassung für unterschiedliche Betriebsanforderungen
✓ Horizontaler und vertikaler Einbau möglich
✓ Direkte In-Line-Montage in das Rohrnetz
✓ Integrierte Montagekonsole
✓ Laufrad nach G6.3 DIN ISO 1940 ausgewuchtet
✓ Integrierter Thermostatschalter zum Motorschutz
✓ Fördermitteltemperatur bis 40 °C im Dauerbetrieb
✓ Gehäuse aus verzinktem Stahlblech
✓ Seitlich herausgeführtes Anschlusskabel

Technische Daten

Rohranschlussdurchmesser	DN 315
Nennspannung	230 V
Anschluss-Phasen	3~
Absicherung	6 A
Bauart	Diagonal
Gehäusematerial	Stahlblech, verzinkt
Laufradmaterial	Kunststoff
IP-Schutzart (Gesamtgerät)	IPX4
Abmessungen (L × B × H)	351 × 319 × 319 mm
Gewicht	15,5 kg

Leistungsdaten

Max. Leistungsaufnahme	910 W
Max. Betriebsstrom	2,95 A
Max. Drehzahl	3500 U/min
Max. Volumenstrom	4210 m³/h
Max. statischer Druck	1150 Pa
Max. Fördermitteltemperatur	40 °C
Umgebungstemperatur	-30 bis +40 °C

Motordaten

Nennfrequenz	50 Hz
Motortyp	AC 3~
Regelart	Frequenzgesteuert
Einbauart Motor	ILM (Innen)
Isolationsklasse	ISO F
Motorschutz	TAO
Schutzart Motor	IP44

⚠️ Warn- und Sicherheitshinweise:

Der Ventilator darf ausschließlich bestimmungsgemäß und innerhalb der angegebenen technischen Betriebs- und Leistungsgrenzen verwendet werden.
Montage, elektrischer Anschluss, Inbetriebnahme und Wartung dürfen nur durch entsprechend qualifiziertes Fachpersonal erfolgen. Elektrische Arbeiten sind Elektrofachkräften vorbehalten.
Gefahr durch elektrische Spannung: Vor Arbeiten am Gerät dieses allpolig vom Stromnetz trennen und gegen Wiedereinschalten sichern. Nach der Netztrennung mindestens 5 Minuten warten, bevor das Gerät berührt wird.
Gefahr durch rotierende Teile: Nicht in das Laufrad oder andere bewegliche Bauteile greifen. Arbeiten erst nach vollständigem Stillstand durchführen.
Erforderliche Berührungs- und Ansaugschutzmaßnahmen sowie elektrische und mechanische Schutzeinrichtungen sind bauseits vorzusehen.
Der Ventilator darf erst nach vollständiger und ordnungsgemäßer Installation in einem geeigneten Kanalsystem in Betrieb genommen werden.
Das Gerät ist nicht für explosive, brennbare, aggressive, abrasive oder fetthaltige Fördermedien sowie für explosionsfähige Atmosphären vorgesehen. Medien mit über 90 % relativer Feuchte sind ebenfalls ausgeschlossen.
Der Betrieb mit verschlossenen Luftanschlüssen oder ohne Kanalsystem ist nicht zulässig.
Die zulässigen Betriebsgrenzen und Angaben auf dem Typenschild sind einzuhalten. Für dieses Modell beträgt die maximale Fördermittel- und Umgebungstemperatur 40 °C.
Frequenzumrichterbetrieb: Die Drehzahlregelung darf ausschließlich über einen geeigneten Frequenzumrichter erfolgen. Eine Spannungsregelung ist nicht zulässig und kann den Motor beschädigen.
Beim Einsatz eines Frequenzumrichters sind die herstellerspezifischen Anschluss- und Parametervorgaben einzuhalten. Das Kabel zwischen Motor und Frequenzumrichter muss geschirmt sein und darf maximal 50 m lang sein.
Thermischer Motorschutz: Die erforderliche Temperaturüberwachung muss entsprechend der Herstelleranleitung angeschlossen und ausgewertet werden. Der interne Thermoschutz schützt den Motor nicht ausreichend bei einer Blockierung. Gegebenenfalls ist ein geeigneter Motorschutzschalter vorzusehen.
Falls ein Fehlerstromschutzschalter eingesetzt wird, sind gemäß Herstelleranleitung ausschließlich allstromsensitive RCD-Schutzeinrichtungen vom Typ B oder B+ zulässig.
Bei Reinigung und Wartung keine Hochdruckreiniger, fließendes Wasser oder aggressive beziehungsweise leicht entzündliche Reinigungsmittel verwenden.
Vor Installation und Inbetriebnahme sind die vollständigen Sicherheits-, Montage-, Anschluss-, Betriebs- und Wartungsvorgaben des Herstellers zu beachten.

Hinweis: Bitte lesen Sie vor Installation und Inbetriebnahme die vollständige Montage-, Bedienungs- und Wartungsanleitung sowie die zugehörigen Hinweise zum Frequenzumrichterbetrieb.

Passendes Zubehör entdecken

Ergänzen Sie den Ruck ETALINE EL 315 D2 01 Rohrventilator mit passendem Zubehör.

✓ VM 315 - zur Schallentkopplung und Abdichtung
Die Verbindungsmanschette für Ø 315 mm dient zur Schallentkopplung und Abdichtung. Sie besteht aus verzinktem Stahlblech und verfügt über eine 5 mm Neoprendichtung.

Ruck VM 315 Verbindungsmanschette Ø 315 mm zur Schallentkopplung und Abdichtung – 2 Stück

17,50 € *

Passendes Zubehör entdecken

Ergänzen Sie den Ruck ETALINE EL 315 D2 01 Rohrventilator mit passendem Zubehör.

Ruck VM 315 Verbindungsmanschette Ø 315 mm zur Schallentkopplung und Abdichtung – 2 Stück

17,50 € *

Produkteigenschaft	Wert
Hersteller:	ruck
Passend für Ruck Modell:	EL 315 D2 01
Versandgewicht:	18,00 kg
Artikelgewicht:	15,50 kg

1 × Ruck ETALINE EL 315 D2 01 Rohrventilator DN 315
