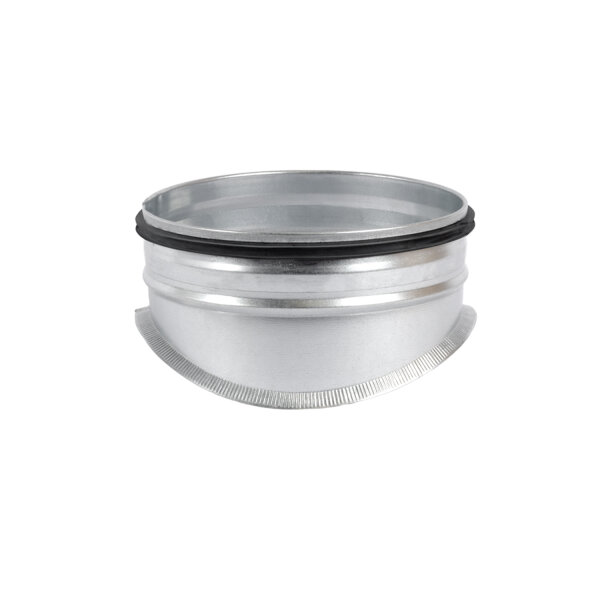

Die kurzen Segmentkragensättel sind vielseitig einsetzbare Formteile zur Herstellung von geraden T-Stücken in Lüftungssystemen. Sie ermöglichen eine einfache Abzweigung von runden Lüftungshauptleitungen – z. B. zu SPIRAL-Rohren, flexiblen FLX-Schläuchen oder Aluminiumleitungen.
Ausgestattet mit einer hochwertigen EPDM-Dichtung erfüllen sie die Anforderungen der Luftdichtheitsklasse D gemäß EN 12237. Der kurze Flansch (5–7 mm) spart Material und ermöglicht eine wirtschaftliche Lösung – ideal für Anwendungen mit begrenztem Platz.
Je nach gewählter Größe eignet sich dieser Sattel für den Einbau in unterschiedlich große Hauptleitungen.
Der Sattelstutzen ist in verschiedenen Durchmessern erhältlich – wie in der Auswahl angegeben.
| Ød1 (mm) |
Ød3 (mm) |
H (mm) |
Gewicht (kg) |
| 160 |
100 |
60 |
0.42 |
|
125 |
60 |
0.48 |
|
140 |
60 |
0.65 |
|
160 |
60 |
0.70 |
| 355 |
200 |
60 |
1.80 |
| 400 |
400 |
80 |
3.32 |
| 500 |
315 |
80 |
3.50 |
1 × Sattelstutzen (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
E-mail: shop@lth-hanse.de
