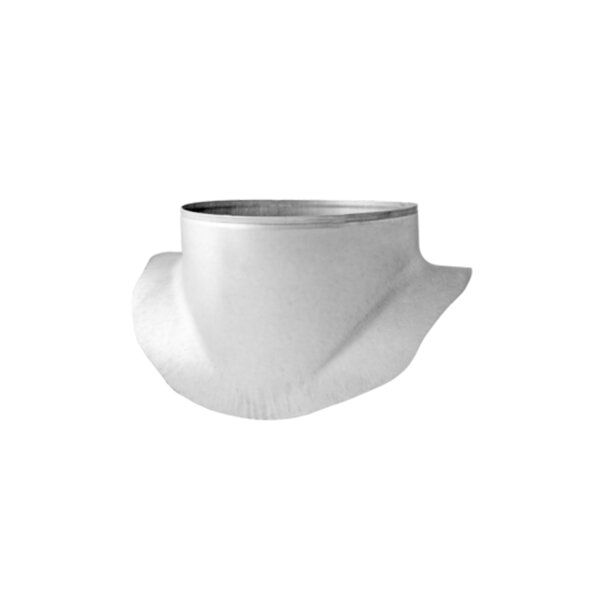

Gepresster Abzweigsattel aus verzinktem Stahlblech – ideal zur Herstellung von geraden T-Stücken und Kreuzstücken im Lüftungssystem. Universell einsetzbar, ohne Dichtung, für eine flexible und kosteneffiziente Verbindung runder Lüftungsrohre.
Der Sattelstutzen ist in verschiedenen Durchmessern erhältlich – passend zur jeweiligen Rohrdimension, wie in der Auswahl angegeben.
| Ød1 - Ød3 (mm) |
Durchmesserbereich für Ød1 (mm) |
r (mm) |
H (mm) |
Gewicht (kg) |
| 80-80 |
|
10 |
50 |
0.1 |
| 100-80 |
100 - 112 |
10 |
60 |
0.1 |
| 125-80 |
112 - 125 - 140 |
10 |
72 |
0.1 |
| 160-80 |
150 - 160 |
10 |
90 |
0.1 |
| 200-80 |
180 - 200 |
10 |
110 |
0.1 |
| 250-80 |
224 - 250 - 280 / 300 - 315 |
10 |
135 |
0.1 |
| 100-100 |
|
12 |
62 |
0.2 |
| 125-100 |
112 - 125 - 140 |
12 |
74 |
0.2 |
| 160-100 |
150 - 160 |
12 |
92 |
0.2 |
| 200-100 |
180 - 200 |
12 |
112 |
0.2 |
| 250-100 |
224 - 250 |
12 |
137 |
0.2 |
| 315-100 |
280 - 300 - 315 - 355 |
12 |
169 |
0.2 |
| 500-100 |
400 - 450 - 500 - 560 |
12 |
262 |
0.2 |
| 125-125 |
|
12 |
74 |
0.3 |
| 160-125 |
140 - 150 - 160 |
12 |
92 |
0.3 |
| 200-125 |
180 - 200 |
12 |
112 |
0.3 |
| 250-125 |
224 - 250 |
12 |
137 |
0.2 |
| 315-125 |
280 - 300 - 315 - 355 |
12 |
169 |
0.2 |
| 500-125 |
400 - 450 - 500 - 560 |
12 |
262 |
0.2 |
| 200-150 |
180 - 200 |
12 |
112 |
0.3 |
| 250-150 |
224 - 250 |
12 |
137 |
0.3 |
| 315-150 |
280 - 300 - 315 - 355 |
12 |
169 |
0.3 |
| 160-160 |
|
16 |
96 |
0.4 |
| 200-160 |
180 - 200 |
16 |
116 |
0.4 |
| 250-160 |
224 - 250 |
16 |
141 |
0.4 |
| 315-160 |
280 - 300 - 315 |
16 |
173 |
0.3 |
| 400-160 |
355 - 400 |
16 |
216 |
0.3 |
| 500-160 |
400 - 450 - 500 - 560 |
16 |
266 |
0.3 |
| 200-200 |
|
20 |
120 |
0.5 |
| 250-200 |
224 - 250 |
20 |
145 |
0.5 |
| 315-200 |
280 - 300 - 315 |
20 |
177 |
0.5 |
| 400-200 |
355 - 400 |
20 |
220 |
0.5 |
| 500-200 |
400 - 450 - 500 - 560 |
20 |
270 |
0.3 |
| 250-250 |
|
20 |
145 |
0.7 |
| 315-250 |
280 - 300 - 315 |
20 |
177 |
0.7 |
| 400-250 |
355 - 400 |
20 |
220 |
0.7 |
| 500-250 |
400 - 450 - 500 - 560 |
20 |
270 |
0.5 |
| 315-315 |
|
20 |
177 |
0.7 |
| 400-315 |
355 - 400 - 450 |
20 |
220 |
0.8 |
| 500-315 |
400 - 450 - 500 - 560 |
25 |
275 |
0.8 |
| 500-400 |
400 - 450 - 500 - 560 |
30 |
280 |
1.0 |
1 × Sattelstutzen gepresst (je nach gewählter Größe)
