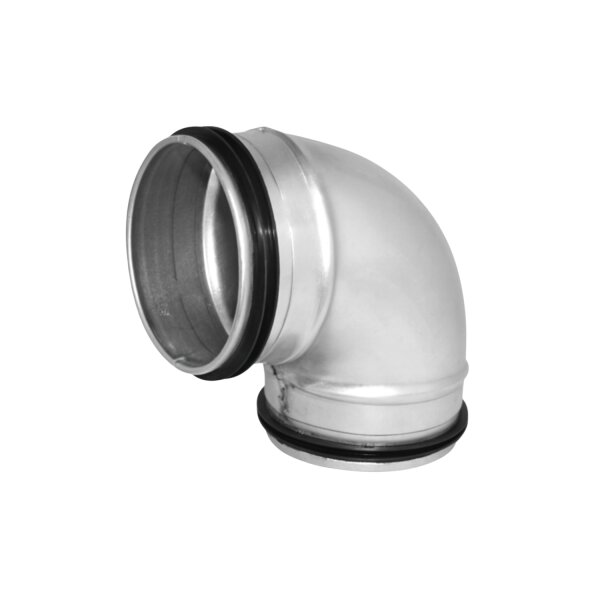

Der kurze 90°-Bogen aus verzinktem Stahlblech ist speziell für Lüftungsanlagen in Gebäuden ausgelegt, die auf Spiral- oder Glattrohren basieren. Durch präzise Nahtschweißung wird eine hohe Luftdichtheitsklasse D erzielt, ohne dass zusätzliche Dichtmittel erforderlich sind.
Die integrierte EPDM-Lippendichtung gewährleistet eine luftdichte Verbindung gemäß EN 12237. Der kurze Biegeradius ermöglicht eine platzsparende Installation unter abgehängten Decken oder in engen Bereichen.
Eigenschaften:
✅ Winkel: 90°
✅ Material: verzinktes Stahlblech
✅ Verbindung: Steckende mit EPDM-Lippendichtung
✅ Luftdichtheitsklasse D gemäß EN 12237
✅ Kurze Bauform für beengte Einbauorte
✅ Größen: DN 80 – 200 mm
Weitere Ausführungen und Größen sind auf Anfrage erhältlich.
| Ød₁ (mm) |
Ød₂ (mm) |
Gewicht (kg) |
| 80 |
52 |
0.2 |
| 100 |
62 |
0.3 |
| 125 |
78 |
0.4 |
| 150 |
91 |
0.5 |
| 160 |
97 |
0.6 |
| 200 |
120 |
0.8 |
e (mm) = 36
1 × Bogen 90 Grad (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
E-mail: shop@lth-hanse.de
