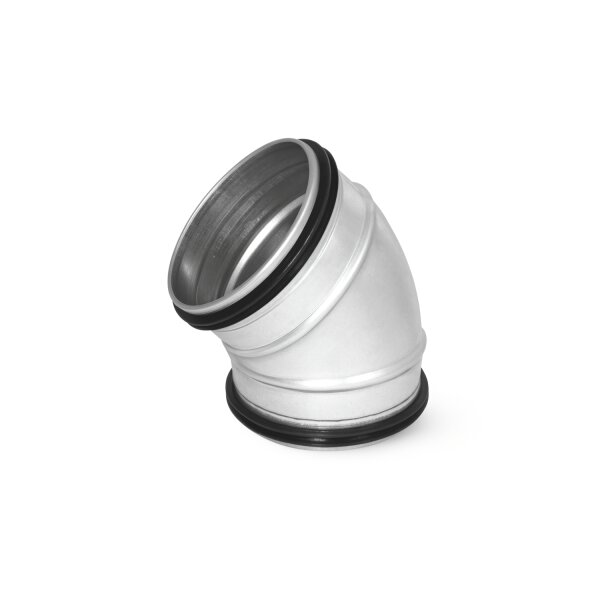

Der kurze 45°-Bogen aus verzinktem Stahlblech ist für Lüftungsanlagen in Gebäuden konzipiert, die auf Spiral- oder Glattrohren basieren. Durch präzise Nahtschweißung wird eine hohe Luftdichtheitsklasse D erreicht, ohne dass zusätzliche Dichtmittel erforderlich sind.
Die integrierte EPDM-Lippendichtung sorgt für eine sichere und luftdichte Verbindung gemäß EN 12237. Dank des kurzen Biegeradius eignet sich der Bogen ideal für Installationen unter abgehängten Decken oder in engen Räumen.
Eigenschaften:
✅ Winkel: 45°
✅ Material: verzinktes Stahlblech
✅ Verbindung: Steckende mit EPDM-Lippendichtung
✅ Luftdichtheitsklasse D gemäß EN 12237
✅ Kurze Bauform für beengte Einbauorte
✅ Größen: DN 100 – 200 mm
Weitere Ausführungen und Größen sind auf Anfrage erhältlich.
| Ød₁ (mm) |
Ød₂ (mm) |
Gewicht (kg) |
| 100 |
62 |
0.2 |
| 125 |
75 |
0.3 |
| 150 |
87 |
0.3 |
| 160 |
92 |
0.4 |
| 200 |
112 |
0.5 |
e (mm) = 36
1 × Bogen 45 Grad (je nach gewählter Größe)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
