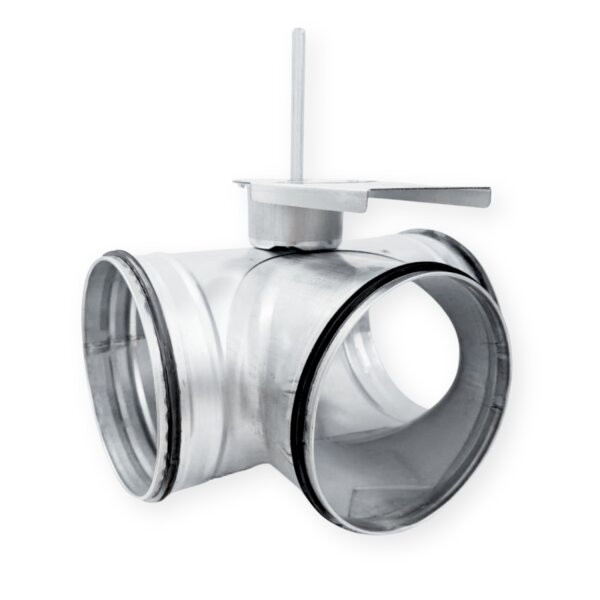

Die Bypassklappe ist eine Umstellklappe für Lüftungssysteme und wird mit Halterung für einen Stellmotor ausgestattet. Sie eignet sich zum Einsatz in runden Luftleitungen und ermöglicht eine zuverlässige Luftregulierung.
Das Klappenblatt ist mit einem umlaufenden Gummi-Dichtring versehen, der in geschlossener Stellung dicht an der Innenseite der Klappenhülse anliegt. Dadurch wird eine luftdichte Absperrung gewährleistet. Der Einstellwinkel kann über einen mechanischen Begrenzer justiert werden, der direkt am Motor (Zubehör) angebracht ist.
Die Ausführung mit Motorantrieb ersetzt bei Bedarf eine Kombination aus zwei Standardklappen mit T-Stück und Kupplungen, wodurch sich die Gesamtlänge der Baugruppe um ca. 20–30 % reduziert.
Wichtiger Hinweis: Bei einer Außenanwendung muss der Stellmotor vor UV-Strahlung und Witterungseinflüssen geschützt werden.
Eigenschaften:
✅ Bypassklappe / Umstellklappe für Stellmotor
✅ Mit Lippendichtung für luftdichte Schließung
✅ Material: verzinktes Stahlblech
✅ Klappenblatt mit Gummi-Dichtring
✅ Einstellwinkel über mechanischen Begrenzer
✅ Ersetzt zwei Standardklappen mit T-Stück und spart 20–30 % Länge
✅ Für den Einbau in runde Luftleitungen
✅ Nennweiten verfügbar: Ø 100–315 mm
| Ød1 (mm) |
Ød2 (mm) |
L (mm) |
H (mm) |
Gewicht (kg) |
| 100 |
100 |
150 |
65 |
0,8 |
| 125 |
125 |
184 |
83 |
1,1 |
| 160 |
160 |
200 |
105 |
1,7 |
| 200 |
200 |
295 |
125 |
2,2 |
| 250 |
250 |
365 |
150 |
3,4 |
| 315 |
315 |
430 |
182 |
4,9 |
1 × Bypassklappe für Stellmotor mit Lippendichtung (je nach gewählter Größe)
