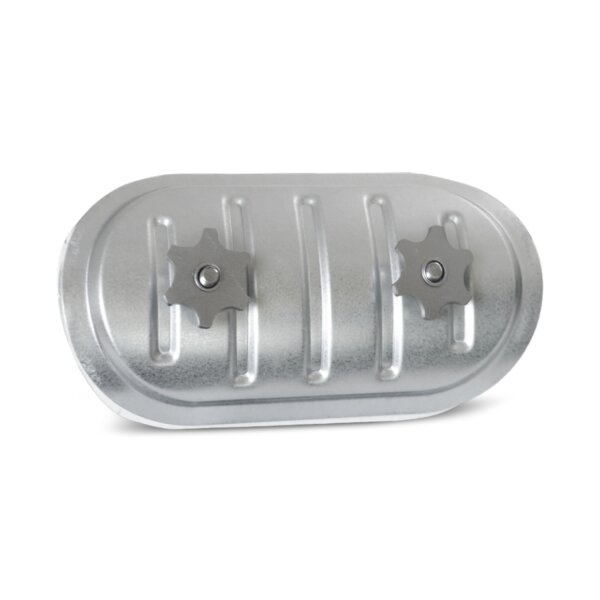

Der Hochtemperatur-Revisionsdeckel mit Keramikdichtung und Metallgriffen ist für den Einbau in runde Lüftungskanäle vorgesehen. Er dient zum Verschließen von Zugangs- und Revisionsöffnungen und ermöglicht bei Bedarf den Zugang zum Inneren des Kanalnetzes.
Wofür wird der Revisionsdeckel benötigt?
Der Revisionsdeckel ermöglicht den Zugang zum Inneren eines runden Lüftungskanals, beispielsweise für Inspektions-, Reinigungs- oder Wartungsarbeiten. Nach Abschluss der Arbeiten kann die Zugangsöffnung wieder verschlossen werden.
Die Revisionsklappe besteht aus verzinktem Stahlblech und ist mit einer Keramikdichtung ausgestattet. Die Konstruktion mit innerer und äußerer Abdeckung ermöglicht das Einsetzen in die vorbereitete Kanalöffnung und das anschließende Verschließen über die Verriegelungsknöpfe.
Zum Einbau werden zunächst die Verriegelungsknöpfe gelöst, wodurch sich der Abstand zwischen innerer und äußerer Abdeckung vergrößert. Die innere Abdeckung kann anschließend in die vorbereitete Öffnung eingesetzt werden. Durch das Festziehen der Verriegelungsknöpfe wird der Revisionsdeckel an der Kanalwand befestigt und die Öffnung verschlossen.
Die Zugangsöffnung ist entsprechend den Anforderungen der EN 12097 zu dimensionieren. Eine passende Ausschnittschablone zur Herstellung der Öffnung ist im Lieferumfang enthalten.
Eigenschaften
✅ Produkttyp: Hochtemperatur-Revisionsdeckel / Revisionsklappe
✅ Für runde Lüftungskanäle
✅ Material: Verzinktes Stahlblech
✅ Mit Keramikdichtung
✅ Mit Metallgriffen / Verriegelungsknöpfen
✅ Für Zugangs-, Inspektions- und Wartungsöffnungen
✅ Montage in vorbereiteter Kanalöffnung
✅ Ausschnittschablone im Lieferumfang enthalten
Technische Daten
Die folgende Tabelle zeigt die Mindestabmessungen der Zugangsöffnung für runde Kanäle in Abhängigkeit vom Nenn-Kanaldurchmesser D gemäß EN 12097.
| Nenn-Kanaldurchmesser D |
Mindestabmessungen der Öffnung in der Kanalwand A × B |
| 100 mm ≤ D < 200 mm |
180 × 80 mm |
| 200 mm ≤ D ≤ 315 mm |
200 × 100 mm |
| 315 mm < D ≤ 500 mm |
300 × 200 mm |
| 500 mm < D |
400 × 300 mm |
Hochtemperaturausführung
Temperaturbereich des Revisionsdeckels: bis 200 °C, periodisch bis 350 °C
Dichtung: USZ-CER Keramikdichtung
Temperaturbeständigkeit der Dichtung: bis 1100 °C
Wärmeleitfähigkeit der Dichtung: 0,09 W/mK
Hinweis:
Die Montageanforderungen sind zu beachten. Der Revisionsdeckel darf beispielsweise nicht in unmittelbarer Nähe von Flächen installiert werden, auf denen sich Wasser ansammeln kann.
| |
Ød (mm) |
A (mm) |
B (mm) |
Gewicht (kg) |
Durchmesser Bereich |
| LTH-MZ-EK-RDK-HT-RD-100 |
100 |
180 |
80 |
0.3 |
96-105 |
| LTH-MZ-EK-RDK-HT-RD-160 |
160 |
200 |
100 |
0,4 |
156-190 |
| LTH-MZ-EK-RDK-HT-RD-200 |
200 |
200 |
100 |
0,4 |
191-240 |
| LTH-MZ-EK-RDK-HT-RD-250 |
250 |
200 |
100 |
0,4 |
241-300 |
| LTH-MZ-EK-RDK-HT-RD-315 |
315 |
200 |
100 |
0,4 |
301-360 |
| LTH-MZ-EK-RDK-HT-RD-355 |
355 |
- |
- |
- |
- |
| LTH-MZ-EK-RDK-HT-RD-400 |
400 |
300 |
200 |
1 |
381-420 |
| LTH-MZ-EK-RDK-HT-RD-450 |
450 |
300 |
200 |
1 |
- |
| LTH-MZ-EK-RDK-HT-RD-500 |
500 |
300 |
200 |
1 |
471-530 |
A und B sind die Abmessungen der Öffnung, die in die Kanalwand eingebracht werden soll.
1 × Hochtemperatur-Revisionsdeckel für runde Kanäle (je nach gewählter Variante)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
E-Mail: shop@lth-hanse.de
Dieser Artikel wird auf Anfrage gefertigt oder beschafft. Lieferzeit: ca. 7–10 Werktage.
