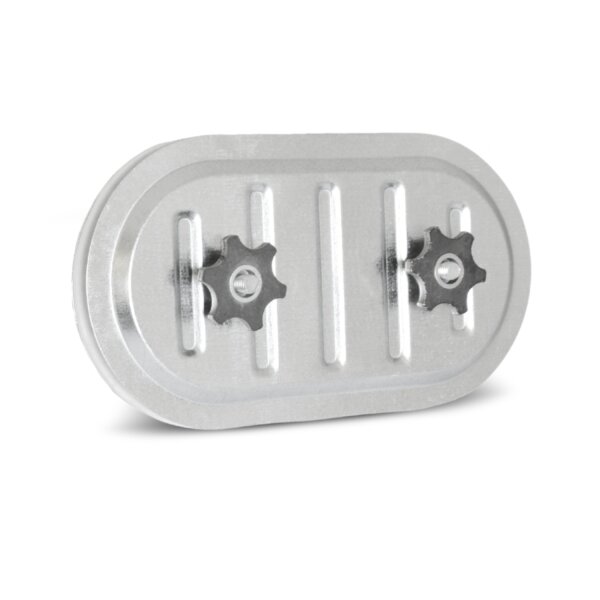

Der Hochtemperatur-Revisionsdeckel mit Keramikdichtung und Metallgriffen dient zum Verschließen von Zugangs- und Revisionsöffnungen in quadratischen Lüftungskanälen. Die Konstruktion besteht aus zwei Abdeckungen, die die Ränder der Kanalöffnung mithilfe von zwei Verriegelungsknöpfen festklemmen.
Wofür wird der Revisionsdeckel benötigt?
Der Revisionsdeckel ermöglicht den Zugang zum Inneren eines Lüftungskanals, beispielsweise für Inspektions-, Reinigungs- oder Wartungsarbeiten, und verschließt die dafür vorgesehene Öffnung anschließend wieder.
Der Revisionsdeckel besteht aus verzinktem Stahlblech und ist mit einer Keramikdichtung sowie Metallgriffen für den Einsatz bei höheren Temperaturen ausgestattet. Das Dichtungsprofil dichtet die Kanalöffnung im geschlossenen Zustand ab. Die Ausführung erfüllt laut Hersteller die Luftdichtheitsklasse D.
Eine passende Ausschnittschablone für die Herstellung der Zugangsöffnung ist im Lieferumfang enthalten.
Eigenschaften
✅ Produkttyp: Hochtemperatur-Revisionsdeckel / Revisionsklappe
✅ Für quadratische Lüftungskanäle
✅ Material: Verzinktes Stahlblech
✅ Mit Keramikdichtung
✅ Mit Metallgriffen
✅ Verschluss mittels zwei Verriegelungsknöpfen
✅ Luftdichtheitsklasse: D
✅ Ausschnittschablone im Lieferumfang enthalten
Technische Daten
Die folgende Tabelle zeigt die Mindestabmessungen der Zugangsöffnung für quadratische Kanäle in Abhängigkeit von der Kanalseite S gemäß EN 12097.
| Kanalseite S mit eingebautem Revisionsdeckel |
Mindestabmessungen der Öffnung in der Kanalwand A × B |
| S ≤ 200 mm |
300 × 100 mm |
| 200 mm < S ≤ 500 mm |
400 × 200 mm |
| 500 mm < S |
500 × 400 mm |
Hochtemperaturausführung
Temperaturbereich bei Stahlausführung: bis 200 °C, periodisch bis 350 °C
Dichtung: USZ-CER Keramikdichtung
Temperaturbeständigkeit der Dichtung: bis 1100 °C
Wärmeleitfähigkeit der Dichtung: 0,09 W/mK
| |
A (mm) |
B (mm) |
| LTH-MZ-EK-RDK-HT-180-80 |
180 |
80 |
| LTH-MZ-EK-RDK-HT-200-100 |
200 |
100 |
| LTH-MZ-EK-RDK-HT-300-200 |
300 |
200 |
| LTH-MZ-EK-RDK-HT-400-200 |
400 |
200 |
| LTH-MZ-EK-RDK-HT-400-300 |
400 |
300 |
| LTH-MZ-EK-RDK-HT-500-300 |
500 |
300 |
| LTH-MZ-EK-RDK-HT-500-400 |
500 |
400 |
| LTH-MZ-EK-RDK-HT-600-450 |
600 |
450 |
A und B sind die Abmessungen der Öffnung, die in die Kanalwand eingebracht werden soll.
1 × Hochtemperatur-Revisionsdeckel (je nach gewählter Variante)
Hersteller:
LTH-Hanse Lüftungstechnik Handel UG (haftungsbeschränkt)
Marschnerstieg 5
22081 Hamburg
Deutschland
E-Mail: shop@lth-hanse.de
Dieser Artikel wird auf Anfrage gefertigt oder beschafft. Lieferzeit: ca. 7–10 Werktage.
