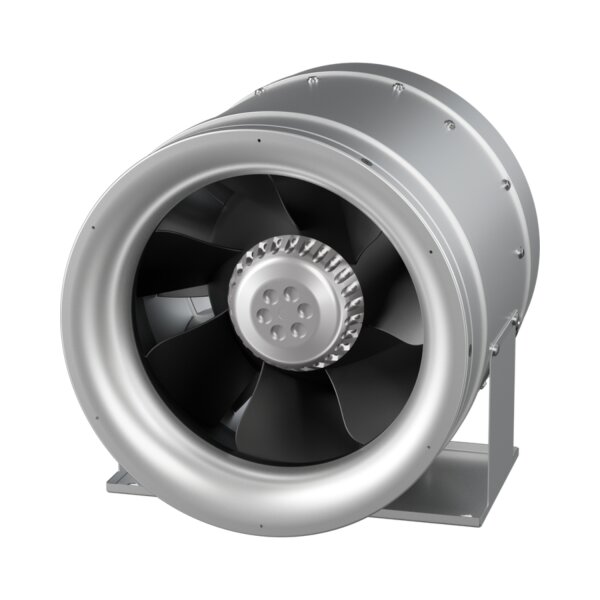

Ruck ETALINE EL 250 E2 06 Rohrventilator DN 250 – Diagonalventilator mit einphasigem AC-Motor

Ruck ETALINE EL 250 E2 06 Rohrventilator DN 250 – Diagonalventilator mit einphasigem AC-Motor

Artikelnummer: RUCK-VE-EL250E206
Kategorie: Ventilatoren
Hersteller: ruck

Achtung: Lieferzeit: ca. 7–10 Werktage.

242,00 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 7 - 10 Werktage (DE)

Der Ruck ETALINE EL 250 E2 06 ist ein Diagonal-Rohrventilator für den direkten Einbau in Lüftungsrohrsysteme mit DN 250. Das Gerät verfügt über einen einphasigen AC-Motor und ist für eine Fördermitteltemperatur von bis zu 50 °C im Dauerbetrieb ausgelegt.

Der Rohrventilator kann sowohl horizontal als auch vertikal installiert und direkt in das Rohrnetz integriert werden. Eine integrierte Montagekonsole dient zur Befestigung des Ventilators. Das Gehäuse besteht aus verzinktem Stahlblech.

Die Konstruktion kombiniert dreidimensional geformte Laufradschaufeln mit einem nachgeschalteten, ebenfalls dreidimensional geformten Leitapparat. Die CFD-optimierte Aerodynamik ist auf eine strömungsgünstige Luftführung ausgelegt. Das Laufrad ist nach G6.3 DIN ISO 1940 in zwei Ebenen ausgewuchtet.

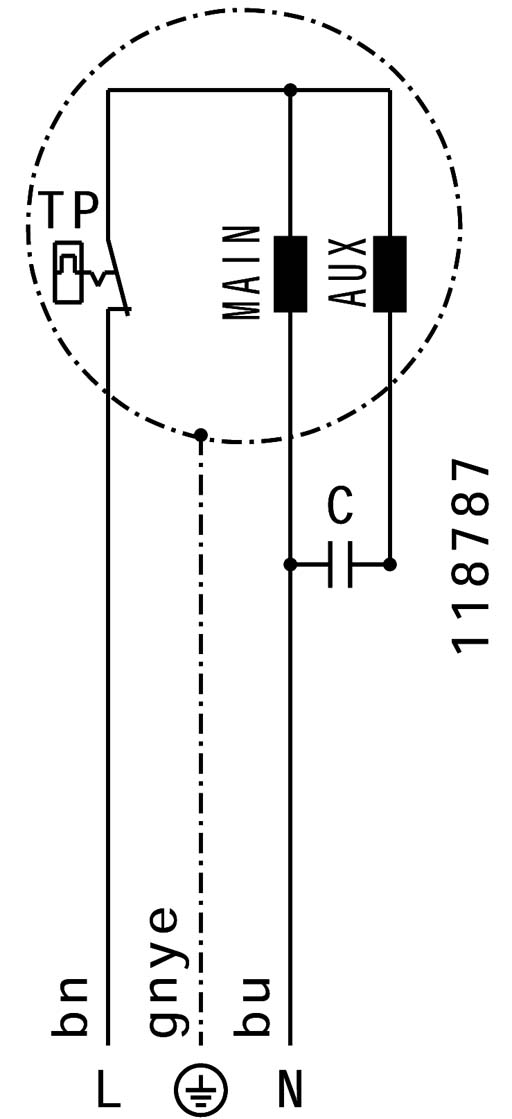

Der Motor ist geschützt im Nabenbereich untergebracht und verfügt über einen integrierten Thermostatschalter zum Schutz vor Überlastung. Der eingesetzte Asynchron-Kondensatormotor ist für die Spannungssteuerung mittels geeignetem Transformator ausgelegt. Dadurch kann die Drehzahl an unterschiedliche Betriebsanforderungen angepasst werden. Der elektrische Anschluss erfolgt laut Hersteller über das am Gehäuse herausgeführte Kabel oder einen montierten Klemmkasten.

Eigenschaften

✓ Ruck ETALINE Rohrventilator
✓ Rohranschluss DN 250
✓ Diagonalventilator mit CFD-optimierter Aerodynamik
✓ Einphasiger AC-Motor
✓ Asynchron-Kondensatormotor
✓ Spannungssteuerung mittels geeignetem Transformator
✓ Horizontaler und vertikaler Einbau möglich
✓ Direkte In-Line-Montage in das Rohrnetz
✓ Integrierte Montagekonsole
✓ Laufrad nach G6.3 DIN ISO 1940 ausgewuchtet
✓ Integrierter Thermostatschalter zum Motorschutz
✓ Fördermitteltemperatur bis 50 °C im Dauerbetrieb
✓ Gehäuse aus verzinktem Stahlblech

Technische Daten

Rohranschlussdurchmesser	DN 250
Nennspannung	230 V
Anschluss-Phasen	1~
Absicherung	6 A
Bauart	Diagonal
Gehäusematerial	Stahlblech, verzinkt
Laufradmaterial	Kunststoff
IP-Schutzart	IPX4
Abmessungen (L × B × H)	215 × 254 × 259 mm
Gewicht	5,4 kg

Leistungsdaten

Max. Leistungsaufnahme	160 W
Max. Betriebsstrom	0,82 A
Max. Drehzahl	2820 U/min
Max. Volumenstrom	1625 m³/h
Max. statischer Druck	455 Pa
Max. Fördermitteltemperatur	50 °C
Umgebungstemperatur	-25 bis +50 °C

Motordaten

Nennfrequenz	50 Hz
Motortyp	AC 1~
Regelart	Stufenlos
Einbauart Motor	ALM (Außen)
Isolationsklasse	ISO F
Motorschutz	TAI
Schutzart Motor	IP33

⚠️ Warn- und Sicherheitshinweise:

Das Gerät darf ausschließlich bestimmungsgemäß, in technisch einwandfreiem Zustand und innerhalb der angegebenen Betriebs- und Leistungsgrenzen verwendet werden.
Montage, Inbetriebnahme, Wartung und Instandhaltung dürfen nur durch entsprechend qualifiziertes Personal erfolgen. Elektrische Anschlussarbeiten sind ausschließlich von Elektrofachkräften durchzuführen.
Vor Montage-, Wartungs-, Reinigungs- oder Anschlussarbeiten ist das Gerät allpolig vom Stromnetz zu trennen und gegen Wiedereinschalten zu sichern.
Gefahr durch rotierende Teile: Niemals in das Laufrad oder andere bewegliche Bauteile greifen. Arbeiten dürfen erst nach vollständigem Stillstand des Laufrades durchgeführt werden.
Verbrennungsgefahr: Heiße Oberflächen, insbesondere am Motor, vor Berührung ausreichend abkühlen lassen.
Erforderliche Berührungs- und Ansaugschutzmaßnahmen sowie elektrische und mechanische Schutzeinrichtungen sind bauseits vorzusehen. Sicherheitseinrichtungen dürfen nicht außer Funktion gesetzt werden.
Der Ventilator darf erst nach vollständiger und ordnungsgemäßer Installation in einem geeigneten Lüftungssystem in Betrieb genommen werden.
Der Betrieb in explosionsfähiger Atmosphäre sowie die Förderung explosiver, brennbarer, aggressiver oder abrasiver Medien ist nicht zulässig.
Der Ventilator darf nicht zur Förderung fetthaltiger Medien oder feuchter Medien mit mehr als 90 % relativer Feuchte verwendet werden. Der Betrieb ohne Kanalsystem oder mit verschlossenen Luftanschlüssen ist unzulässig.
Die zulässige Fördermittel- und Umgebungstemperatur beträgt beim EL 250 E2 06 maximal 50 °C. Die weiteren Angaben auf dem Typenschild und in der Betriebsanleitung sind einzuhalten.
Thermischer Motorschutz: Die Temperaturüberwachung ist entsprechend den Herstellerangaben sicherzustellen. Bei herausgeführten Thermokontakten müssen diese ordnungsgemäß angeschlossen und ausgewertet werden. Der interne Thermoschutz bietet keinen ausreichenden Schutz bei einer Motorblockierung. Besteht die Möglichkeit einer Blockierung, ist ein geeigneter Motorschutzschalter vorzusehen.
Elektrische Anschlüsse und externe Regelgeräte müssen entsprechend den zugehörigen Schaltplänen und Herstelleranleitungen angeschlossen werden.
Zur Reinigung dürfen keine Hochdruckreiniger, kein fließendes Wasser sowie keine aggressiven oder leicht entzündlichen Reinigungsmittel verwendet werden.
Vor der Inbetriebnahme sind die ordnungsgemäße Montage, die elektrischen und mechanischen Schutzmaßnahmen sowie die freie Ansaugöffnung zu prüfen.
Die vollständigen Sicherheits-, Montage-, Betriebs- und Wartungshinweise des Herstellers sind einzuhalten.

Hinweis: Bitte lesen Sie vor Installation und Inbetriebnahme die vollständige Montage-, Bedienungs- und Wartungsanleitung des Herstellers.
