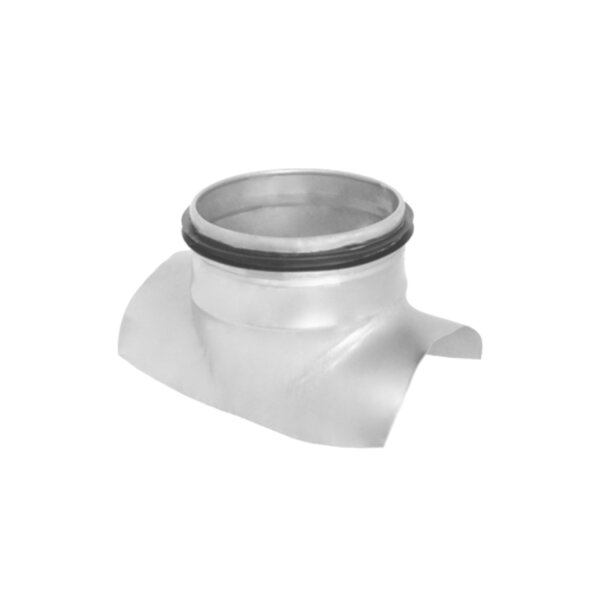

Sattelstutzen mit Lippendichtung - gepresst, verschiedene Größen 160-100

Sattelstutzen mit Lippendichtung - gepresst, verschiedene Größen 160-100

Artikelnummer: LTH-SATL-160-100-009
Kategorie: Wickelfalzrohre und Zubehör
Hersteller: LTH-Hanse

Sattelstutzen, gepresst, mit einem stromlinienförmigen Profil eines Anschlusses mit Lippendichtung aus EPDM-Gummi

Durchmesser (mm)

3,69 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 3 - 6 Werktage (DE)

Beschreibung
Lieferumfang
Hersteller

Der gepresste Sattelstutzen mit Lippendichtung eignet sich ideal zur Herstellung von T-Stücken in runden Lüftungssystemen. Er dient als praktisches Verbindungsstück zwischen einem Hauptlüftungsrohr (z. B. Wickelfalzrohr) und einem Abzweig – beispielsweise zu flexiblen Lüftungsschläuchen, SPIRAL-Rohren oder schallgedämmten Sonoduct-Systemen.

Die gepresste Ausführung mit abgerundetem Übergang sorgt für eine optimierte Luftströmung und reduziert Strömungsverluste. Die werkseitig integrierte EPDM-Lippendichtung gewährleistet eine sichere und luftdichte Verbindung gemäß Luftdichtheitsklasse D nach EN 12237.

Der Sattelstutzen ist in verschiedenen Durchmessern erhältlich – passend zur jeweiligen Rohrdimension, wie in der Auswahl angegeben.

Ød1 - Ød3 (mm)	Durchmesserbereich für Ød1 (mm)	r (mm)	H (mm)	Gewicht (kg)
80-80		10	50	0.1
100-80	100 - 112	10	60	0.1
125-80	112 - 125 - 140	10	72	0.1
160-80	150 - 160	10	90	0.1
200-80	180 - 200	10	110	0.1
250-80	224 - 250 - 280 / 300 - 315	10	135	0.1
100-100		12	62	0.2
125-100	112 - 125 - 140	12	74	0.2
160-100	150 - 160	12	92	0.2
200-100	180 - 200	12	112	0.2
250-100	224 - 250	12	137	0.2
315-100	280 - 300 - 315 - 355	12	169	0.2
500-100	400 - 450 - 500 - 560	12	262	0.2
125-125		12	74	0.3
160-125	140 - 150 - 160	12	92	0.3
200-125	180 - 200	12	112	0.3
250-125	224 - 250	12	137	0.2
315-125	280 - 300 - 315 - 355	12	169	0.2
500-125	400 - 450 - 500 - 560	12	262	0.2
200-150	180 - 200	12	112	0.3
250-150	224 - 250	12	137	0.3
315-150	280 - 300 - 315 - 355	12	169	0.3
160-160		16	96	0.4
200-160	180 - 200	16	116	0.4
250-160	224 - 250	16	141	0.4
315-160	280 - 300 - 315	16	173	0.3
400-160	355 - 400	16	216	0.3
500-160	400 - 450 - 500 - 560	16	266	0.3
200-200		20	120	0.5
250-200	224 - 250	20	145	0.5
315-200	280 - 300 - 315	20	177	0.5
400-200	355 - 400	20	220	0.5
500-200	400 - 450 - 500 - 560	20	270	0.3
250-250		20	145	0.7
315-250	280 - 300 - 315	20	177	0.7
400-250	355 - 400	20	220	0.7
500-250	400 - 450 - 500 - 560	20	270	0.5
315-315		20	177	0.7
400-315	355 - 400 - 450	20	220	0.8
500-315	400 - 450 - 500 - 560	25	275	0.8
500-400	400 - 450 - 500 - 560	30	280	1.0
