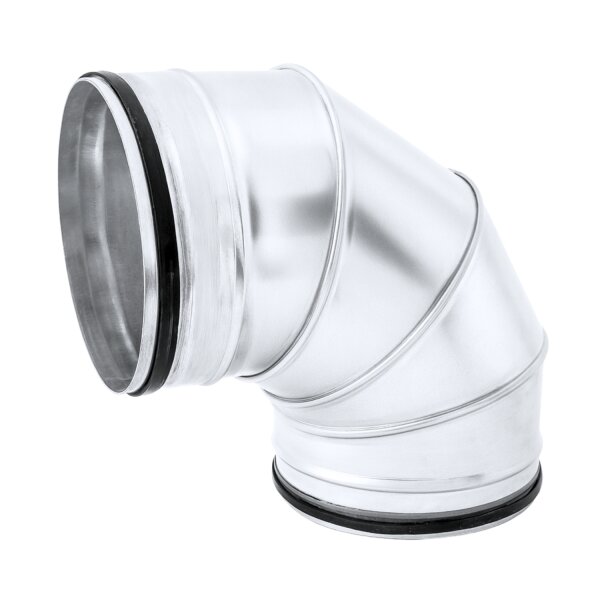

Dieser segmentierte Bogen mit einem Winkel von 90° besteht aus verzinktem Stahl und ist für Lüftungssysteme mit Spiralrohren vorgesehen. Die Segmente werden durch Falzen und Nieten verbunden, wodurch eine stabile Bauform entsteht. Bögen bis DN 1000 verfügen über 4 Segmente, ab DN 1120 werden 5 Segmente eingesetzt. Die innenseitig versiegelten Falznähte und die doppelte EPDM-Lippendichtung tragen zur zuverlässigen Abdichtung im Luftleitungssystem bei.
Ein 90° Segmentbogen wird eingesetzt, wenn im Luftleitungssystem eine deutliche Richtungsänderung erforderlich ist.
Eigenschaften:
✅ Segmentbogen mit 90° Winkel
✅ Aus verzinktem Stahl
✅ Mit 4 Segmenten (ab DN 1120 mit 5 Segmenten)
✅ Doppelte EPDM-Lippendichtung
✅ Luftdichtheitsklasse D nach EN 12237
✅ Innenseitig versiegelte Falznähte
✅ Für Spiralrohrsysteme geeignet
Andere Durchmesser sind auf Anfrage erhältlich.
⚠️ Hinweis: Nicht alle Größen sind regelmäßig lagernd. Bitte kontaktieren Sie uns für ein individuelles Angebot.
| Ød1 (mm) |
L (mm) |
Gewicht (kg) |
| 200 |
170 |
1,10 |
| 224 |
160 |
1,20 |
| 250 |
220 |
1,40 |
| 280 |
195 |
1,50 |
| 300 |
210 |
1,80 |
| 315 |
250 |
2,00 |
| 355 |
250 |
2,40 |
| 400 |
300 |
3,10 |
| 450 |
320 |
4,10 |
| 500 |
350 |
4,80 |
| 560 |
335 |
7,30 |
| 600 |
360 |
7,50 |
| 630 |
410 |
8,20 |
| 710 |
425 |
10,30 |
| 800 |
480 |
12,80 |
| 900 |
540 |
20,40 |
| 1000 |
600 |
24,90 |
| 1120 |
670 |
31,80 |
| 1250 |
750 |
38,90 |
| 1400 |
840 |
53,60 |
| 1500 |
900 |
62,20 |
| 1600 |
960 |
70,10 |
1 × kurzer Segmentbogen 90° verzinkt – mit Lippendichtung (je nach gewählter Größe)
