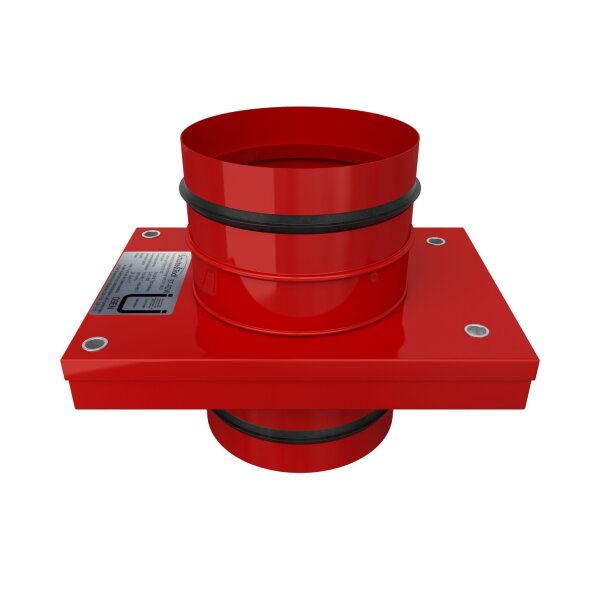

Die ST-ADW-L Absperrvorrichtung für Decke und Wand mit Lippendichtung entspricht den Anforderungen der DIN 18017-3 und eignet sich für den Einbau in Decken und Schachtwänden. Gegenüber der ST-ADW verfügt diese Ausführung zusätzlich über eine Lippendichtung und entspricht der Dichtheitsklasse D.
Die ST-ADW-L Absperrvorrichtung von SCHULTE & TODT wird in Zu- und Abluftanlagen nach DIN 18017-3 eingesetzt. Sie dient dazu, Lüftungsleitungen im Brandfall automatisch zu verschließen und unterstützt so den vorbeugenden Brandschutz in Gebäuden.
Wird die Auslösetemperatur von 72 °C erreicht, löst die Mechanik aus und das Verschlusselement wird durch eine Zugfeder automatisch geschlossen.
Gegenüber der ST-ADW verfügt diese Ausführung zusätzlich über eine Lippendichtung und entspricht der Dichtheitsklasse D.
Eigenschaften
✅ Absperrvorrichtung entsprechend DIN 18017-3
✅ Für Decken und Schachtwände geeignet
✅ Automatische Auslösung bei 72 °C
✅ Zweiteiliges, pulverbeschichtetes Stahlblechgehäuse
✅ Korrosionsgeschützte Ausführung
✅ Lageunabhängiger Einbau
✅ Reinigungsfähig
✅ Kompakte Bauform
✅ Geringer Platzbedarf
✅ Montage unter, in oder auf der Decke möglich
✅ Mit Lippendichtung
✅ Entspricht der Dichtheitsklasse D
✅ Kein zusätzliches Abkleben der Stoßverbindungen erforderlich (gemäß Herstellerangaben)
✅ Keine zusätzlichen Befestigungsmaterialien erforderlich (gemäß Herstellerangaben)
✅ Zulassungsnummer Z-41.3-689
Nennweiten
DN 80, DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200
Material und Konstruktion
Pulverbeschichtetes Stahlblechgehäuse mit Verschlusselement, Auslöseelement, Schutzrohr gegen Verschmutzung des Gehäuses sowie integrierter Lippendichtung.
Technische Daten
| Angabe in mm |
DN 80 |
DN 100 |
DN 125 |
DN 140 |
DN 160 |
DN 180 |
DN 200 |
| D |
78 |
98 |
123 |
138 |
158 |
178 |
198 |
| L |
166 |
190 |
219 |
238 |
262 |
286 |
310 |
| B |
114 |
136 |
163 |
180 |
202 |
224 |
246 |
| H |
148 |
148 |
148 |
148 |
148 |
148 |
148 |
| H1 |
26 |
26 |
26 |
26 |
26 |
26 |
26 |
| H2 |
72 |
72 |
72 |
72 |
72 |
72 |
72 |
| H3 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
Technische Daten, Abmessungen sowie Montage- und Betriebsvorschriften sind den jeweiligen Hersteller-PDFs (z.B. Datenblatt, Montageanleitung, Betriebsanleitung) zu entnehmen.
⚠️ Warn- und Sicherheitshinweise
- Die Absperrvorrichtung ist ausschließlich für den vorgesehenen Einsatz in Lüftungsanlagen entsprechend DIN 18017-3 zu verwenden.
- Die Montage darf ausschließlich entsprechend der gültigen Montage- und Betriebsanleitung sowie der bauaufsichtlichen Zulassung Z-41.3-689 erfolgen.
- Das innere Schutzrohr schützt den Mechanismus der Absperrvorrichtung und darf nicht entfernt oder verändert werden.
- Es dürfen ausschließlich die vom Hersteller freigegebenen Einbausituationen verwendet werden.
- Das Produkt trocken, staubfrei und vor Feuchtigkeit sowie direkter Sonneneinstrahlung geschützt lagern.
- Die Absperrvorrichtung darf keinen aggressiven Medien ausgesetzt werden, um die ordnungsgemäße Funktion sicherzustellen.
- Vor der Montage ist das Produkt auf Vollständigkeit, Beschädigungen und die richtige Ausführung zu prüfen.
Technische Daten, Abmessungen sowie Montage- und Betriebsvorschriften sind den jeweiligen Hersteller-PDFs zu entnehmen.
1 × SCHULTE & TODT ST-ADW Absperrvorrichtung ST-ADW-L (je nach gewählter Variante)
