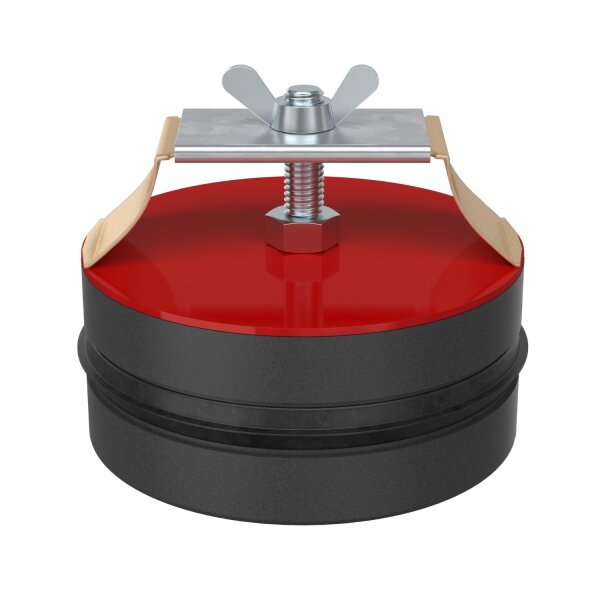

Der ST-RV Revisionsenddeckel von SCHULTE & TODT ist eine Absperrvorrichtung gegen Brandübertragung in Lüftungsleitungen nach DIN 18017-3. Er eignet sich für den Einbau in Massivdecken, Wände und Schächte und verfügt über eine integrierte Lippendichtung.
Der ST-RV dient als Revisionsenddeckel für Lüftungsanlagen nach DIN 18017-3. Im Brandfall expandiert das Intumeszenzmaterial und dichtet den Revisionsenddeckel entsprechend seiner Funktion gegen Brandübertragung ab. Die Montage erfolgt werkzeugfrei mittels Flügelmutter entsprechend den Herstellerangaben.
Der Revisionsenddeckel ermöglicht eine montagefreundliche Installation und ist für den Einbau in Massivdecken, Wände und Schächte vorgesehen. Laut Hersteller bestehen keine Wartungsauflagen.
Eigenschaften
✅ Absperrvorrichtung gegen Brandübertragung nach DIN 18017-3
✅ Revisionsenddeckel mit Lippendichtung
✅ Für Massivdecken, Wände und Schächte geeignet
✅ Decken- und Wandmontage
✅ Deckenbündiger Einbau
✅ Werkzeugfreie Montage mittels Flügelmutter (gemäß Herstellerangaben)
✅ Keine Wartungsauflagen
✅ Korrosionsgeschützte Ausführung
✅ Zulassungsnummer Z-41.3-691
Nennweiten
DN 100, DN 125, DN 140, DN 160, DN 180 und DN 200
Material & Konstruktion
Revisionsenddeckel mit Lippendichtung und Intumeszenzmaterial zur brandschutztechnischen Abdichtung im Brandfall.
Technische Daten
| Angabe in mm |
DN 100 |
DN 125 |
DN 140 |
DN 160 |
DN 180 |
DN 200 |
| D |
98 |
123 |
138 |
158 |
178 |
198 |
| B |
40 |
40 |
40 |
40 |
40 |
40 |
| C |
ca. 42 |
ca. 42 |
ca. 42 |
ca. 42 |
ca. 42 |
ca. 42 |
Technische Daten, Abmessungen sowie Montage- und Betriebsvorschriften sind den jeweiligen Hersteller-PDFs (z. B. Datenblatt, Montageanleitung oder Betriebsanleitung) zu entnehmen.
⚠️ Warn- und Sicherheitshinweise
- Der Revisionsenddeckel ist ausschließlich für den vom Hersteller vorgesehenen Einsatzbereich zu verwenden.
- Die Montage darf ausschließlich entsprechend der gültigen Montage- und Betriebsanleitung sowie der bauaufsichtlichen Zulassung erfolgen.
- Vor der Montage ist das Produkt auf Vollständigkeit und Beschädigungen zu prüfen.
- Das Produkt trocken, staubfrei und vor Feuchtigkeit geschützt lagern.
- Es dürfen ausschließlich die vom Hersteller freigegebenen Einbausituationen verwendet werden.
- Technische Veränderungen am Produkt sind unzulässig.
Technische Daten, Abmessungen sowie Montage- und Betriebsvorschriften sind den jeweiligen Hersteller-PDFs zu entnehmen.
1 × ST-RV Revisionsenddeckel mit Lippendichtung (je nach gewählter Nennweite)
Angabe gemäß Artikel 19 GPSR – Hersteller:
SCHULTE & TODT Dachtechnik GmbH
Wiebelsheidestraße 16
59757 Arnsberg
Deutschland
E-mail: info@schulte-todt.de
