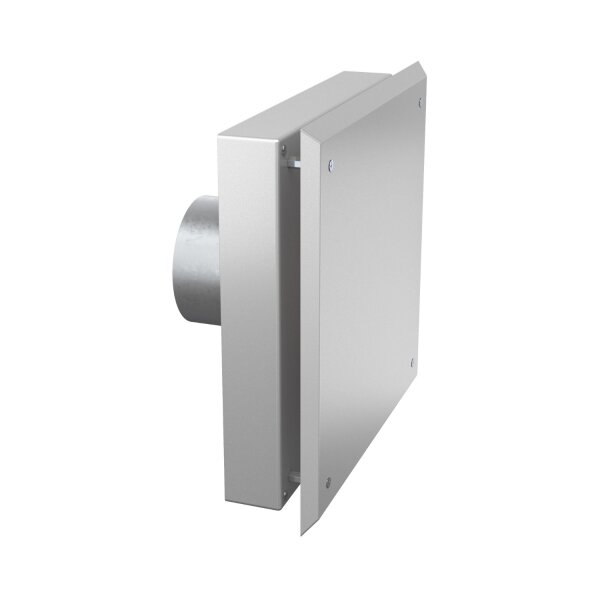

Das ST-SE Sanierungselement von SCHULTE & TODT wurde für die brandschutztechnische Sanierung bestehender Schwerkraftlüftungen entwickelt. Das Sanierungselement enthält eine Absperrvorrichtung vom Typ ST-ADW nach DIN 18017-3 und unterstützt die brandschutztechnische Ertüchtigung bestehender Lüftungsanlagen.
Das ST-SE eignet sich für die Sanierung bestehender Schwerkraftlüftungen, beispielsweise älterer Lüftungssysteme wie Berliner-, Dortmunder- oder Kölner Lüftungen. Es dient dazu, vorhandene Wandöffnungen brandschutztechnisch abzudecken und die Anforderungen an den Brandschutz bei der Modernisierung bestehender Lüftungsanlagen zu unterstützen.
Das Sanierungselement besteht aus einem pulverbeschichteten Stahlblechgehäuse, einem F90-Inlay sowie einer integrierten ST-ADW Absperrvorrichtung. Laut Hersteller können Wandöffnungen bis zu einer Größe von 220 × 220 mm mit einer umlaufenden Überdeckung von 20 mm ohne weitere Maßnahmen abgedeckt werden. Für technische Details und freigegebene Einbausituationen sind die Hersteller-PDFs zu beachten.
Eigenschaften
✅ Sanierungselement für die brandschutztechnische Sanierung von Schwerkraftlüftungen
✅ Enthält eine ST-ADW Absperrvorrichtung nach DIN 18017-3
✅ Pulverbeschichtetes Stahlblechgehäuse
✅ Integriertes F90-Inlay
✅ Überdeckt bauseitige Wandöffnungen in F90-Qualität (gemäß Herstellerangaben)
✅ Einfache und saubere Montage
✅ Geringe Montagezeiten
✅ Anschlussstutzen in DN 80 oder DN 100
✅ Erhältlich in Weiß oder Silber
✅ Zulassungsnummer Z-41.3-689
Material & Konstruktion
Sanierungselement bestehend aus pulverbeschichtetem Stahlblechgehäuse, F90-Inlay sowie integrierter ST-ADW Absperrvorrichtung nach DIN 18017-3.
Technische Daten
| Angabe in mm |
ST-SE DN 80 |
ST-SE DN 100 |
| Öffnung |
80 x 100 |
220 x 220 |
| Öffnung ø |
100 |
220 |
| Außenmaße |
155 x 210 |
260 x 260 |
| A |
155 x 210 |
260 x 260 |
| B |
178 x 230 |
283 x 283 |
| H |
70 |
70 |
| H1 |
40 |
40 |
Technische Daten, Abmessungen sowie Montage- und Betriebsvorschriften sind den jeweiligen Hersteller-PDFs (z.B. Datenblatt, Montageanleitung, Betriebsanleitung) zu entnehmen.
⚠️ Warn- und Sicherheitshinweise
- Das Sanierungselement ist ausschließlich für den vorgesehenen Einsatz in Lüftungsanlagen entsprechend den Herstellerangaben zu verwenden.
- Die Montage darf ausschließlich entsprechend der gültigen Montageanleitung und der bauaufsichtlichen Zulassung erfolgen.
- Vor der Montage ist das Produkt auf Vollständigkeit und Beschädigungen zu prüfen.
- Die Montage darf ausschließlich durch fachkundiges Personal erfolgen.
- Das Produkt trocken, staubfrei und vor Feuchtigkeit lagern.
- Es dürfen ausschließlich die vom Hersteller freigegebenen Einbausituationen verwendet werden.
- Technische Änderungen oder Veränderungen am Produkt sind unzulässig.
Technische Daten, Abmessungen sowie Montage- und Betriebsvorschriften sind den jeweiligen Hersteller-PDFs zu entnehmen.
1 × ST-SE Sanierungselement (je nach Nennweite und Farbe)
Angabe gemäß Artikel 19 GPSR – Hersteller:
SCHULTE & TODT Dachtechnik GmbH
Wiebelsheidestraße 16
59757 Arnsberg
Deutschland
